本项目为郑州刘庄城市发展博物馆，位于郑州市金水区北部刘庄区域，距离市中心约10公里。场地南临魏河，东侧为纵贯南北的城市干道花园北路，北临白马路。项目整体规划用地约7800㎡，由于受到地铁保护带的限制，其可建设用地为一处长约115米，宽度约29米的狭长矩形场地...
过去不仅是土地的记忆
更是一个时代的记忆
曾经的人间烟火点亮了如今的光辉城市
这里是时代之节
这里记录着故事
区位概况

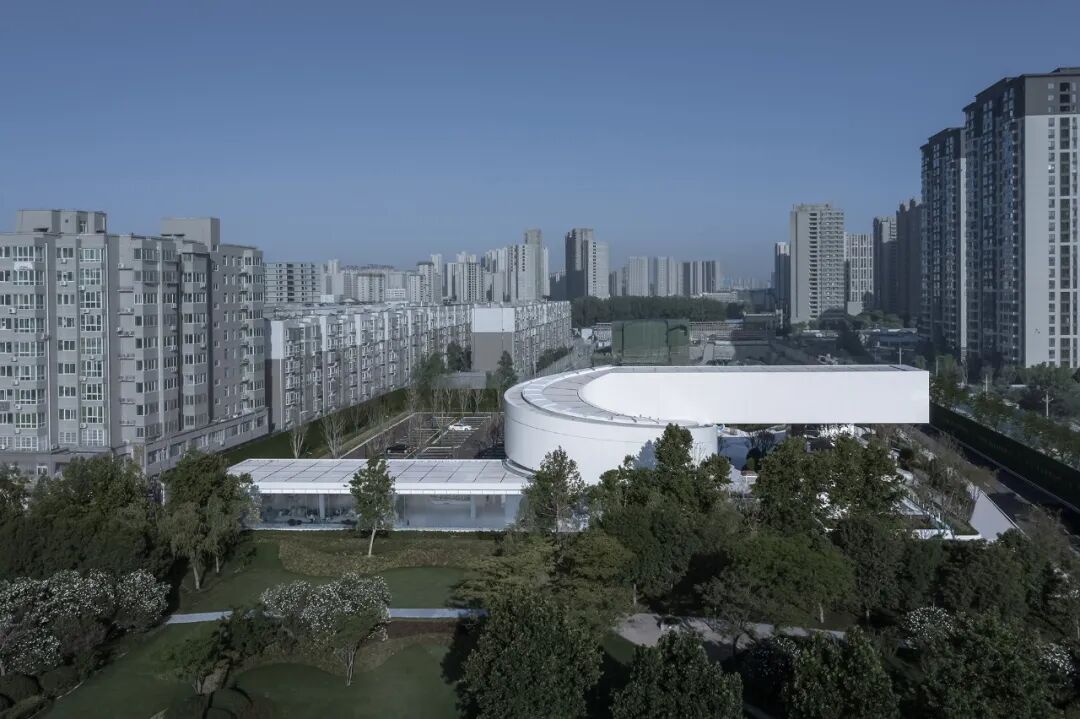

本项目为郑州刘庄城市发展博物馆，位于郑州市金水区北部刘庄区域，距离市中心约10公里。场地南临魏河，东侧为纵贯南北的城市干道花园北路，北临白马路。

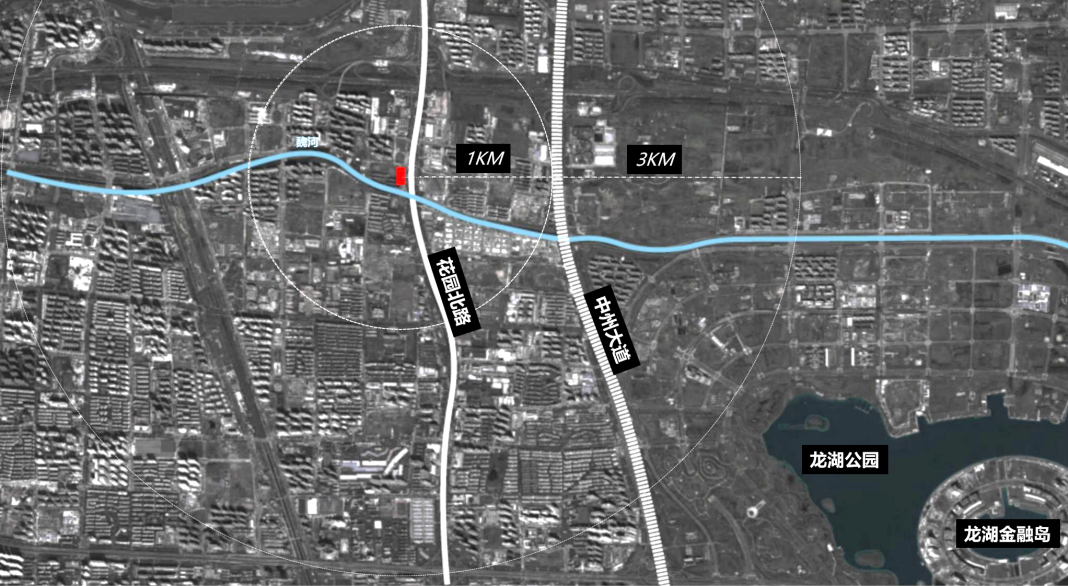

▲项目区位
项目整体规划用地约7800㎡，由于受到地铁保护带的限制，其可建设用地为一处长约115米，宽度约29米的狭长矩形场地。
时代背景
一座城市让人难忘的地方有很多，而刘庄则是许多“郑漂”心目中最为深刻的记忆。
刘庄位于花园路与连霍高速交叉口南，在客运北站附近，曾经是北环最北的郑州城中村。这里为郑州的城市建设吸引了近30万“郑漂”，不知有多少人在这里走到一起，又有多少人在这里走散。自2016年前后开始启动拆迁后，如今早已是时过境迁，物是人非了。
▲时代背景©网络
本项目为此区域的城市发展博物馆，而这一段历史正是这片区域特有的基因，我们的设计希望以符合时代的新建筑形式记录和演绎这段故事。
刘庄村留给城市的记忆——街口聚集的郑漂、焦急赶火车的人们、老旧的门牌号等等，都需要被留存下来，那生活的烟火气不能随着城市更新被遗忘，人们需要空间来容纳它。
▲刘庄记忆©网络
设计理念
与一般城市公共建筑的用地形状不同，项目场地为一块“非标”的宽29米，长115米的狭长条形用地。面对这样一块“线”形用地，在方案过程中我们发现它正好指向南北，而这南北的线性两端正好指向了郑州的老城区和新城区，特殊的形状反而给了这个用地一个历史的巧合，所以我们希望尊重这块用地的属性而设计。

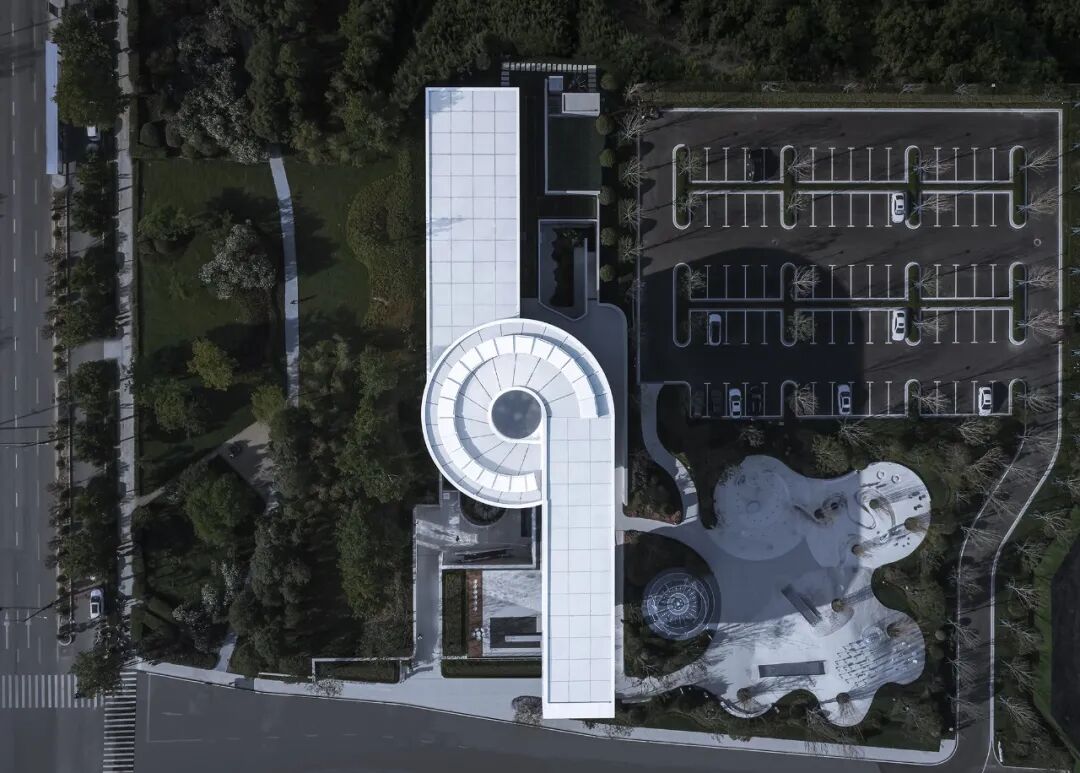

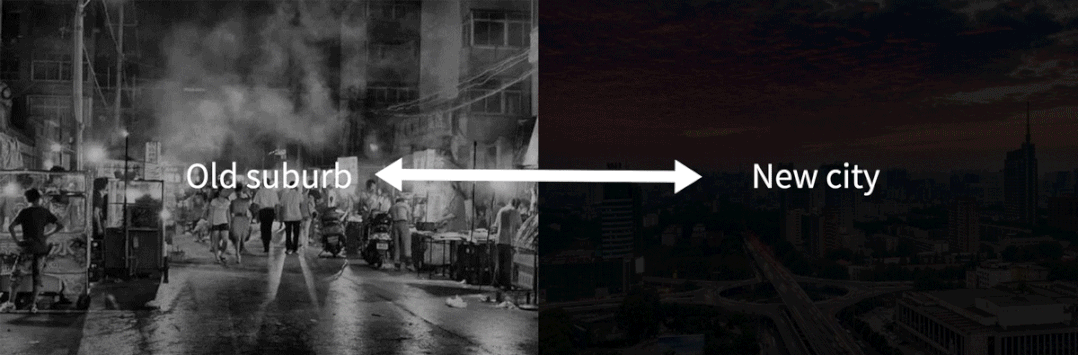

▲建筑的北南端分别指向新老城区
“刘庄”是郑州发展历史上的一个重要节点，本项目作为其城市发展博物馆，我们想以一种简单的建筑形式来直接的讲述故事：
我们将南北走向的线性空间在中间打了一个节，这个节正是时代的发展，城市发展在此处的璀璨交汇，我们称之为“时代之节”。

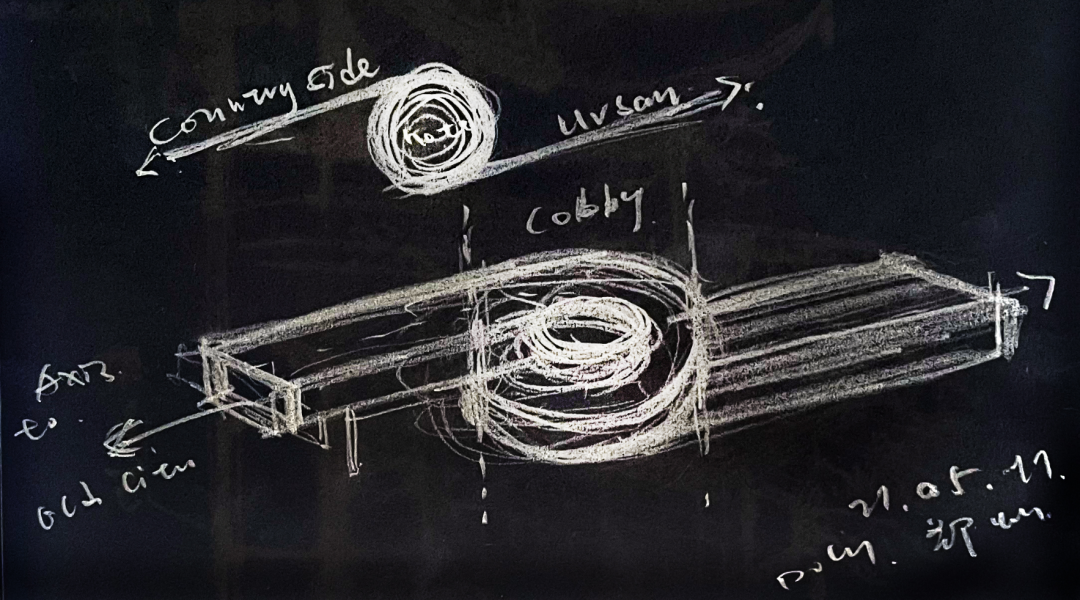

▲时代之节概念设计手稿

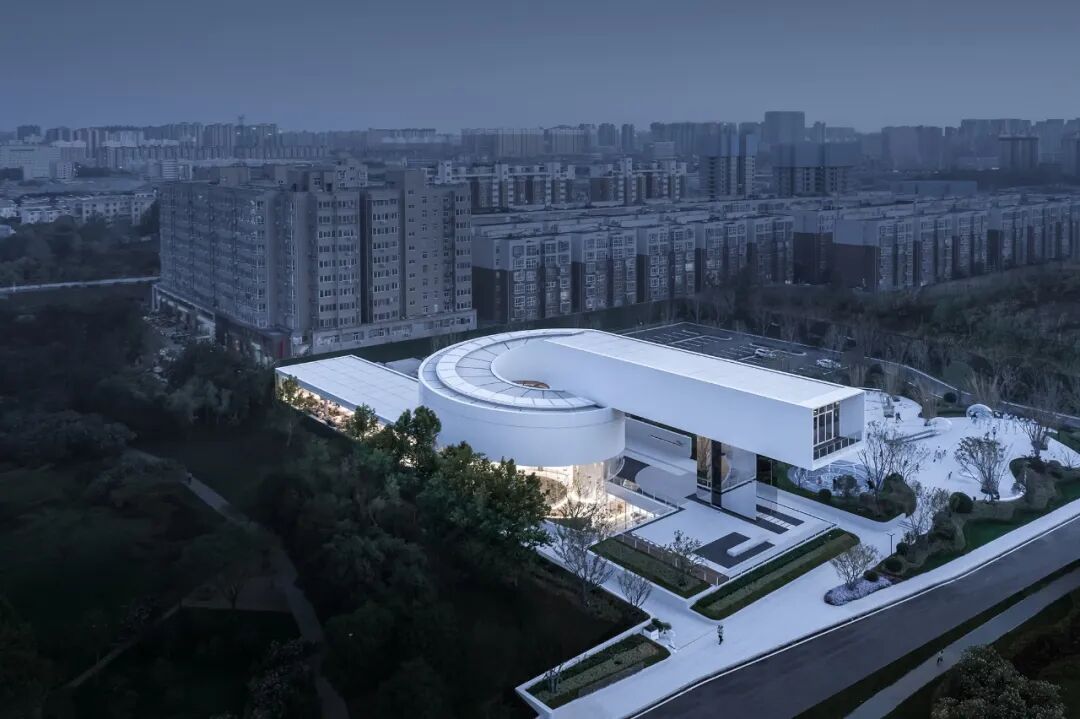

方案概况
整个建筑共计三层，地下一层、地上二层，总建筑面积约3100平米，其中地下部分1700平米，地上1400平米。
功能展示
地上一层主要为中央展厅中区和公共休息区，地上二层为中央展区上区和沉浸式展区，地下一层主要为中央展区下区，多功能厅展厅及后勤办公区。

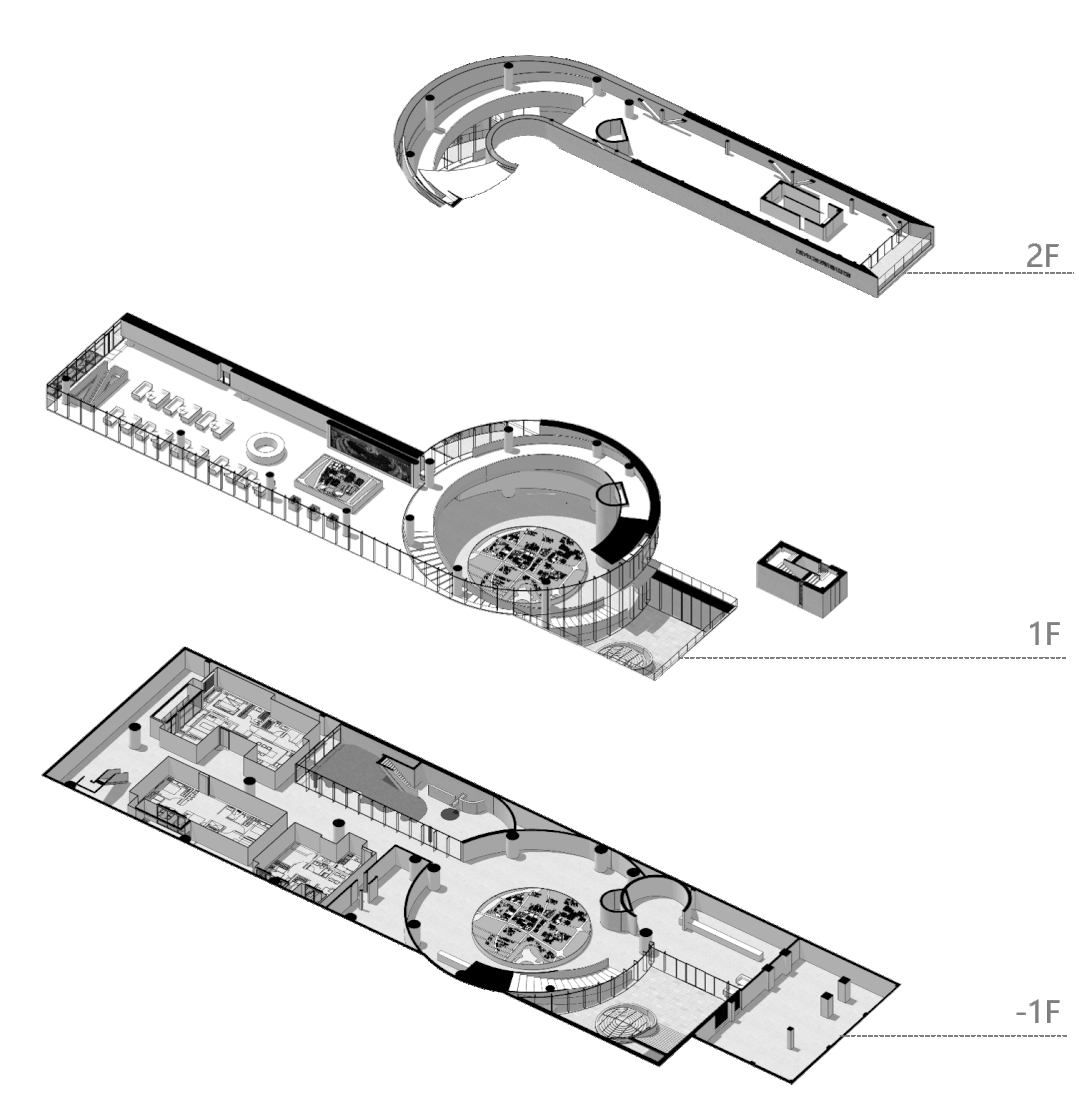

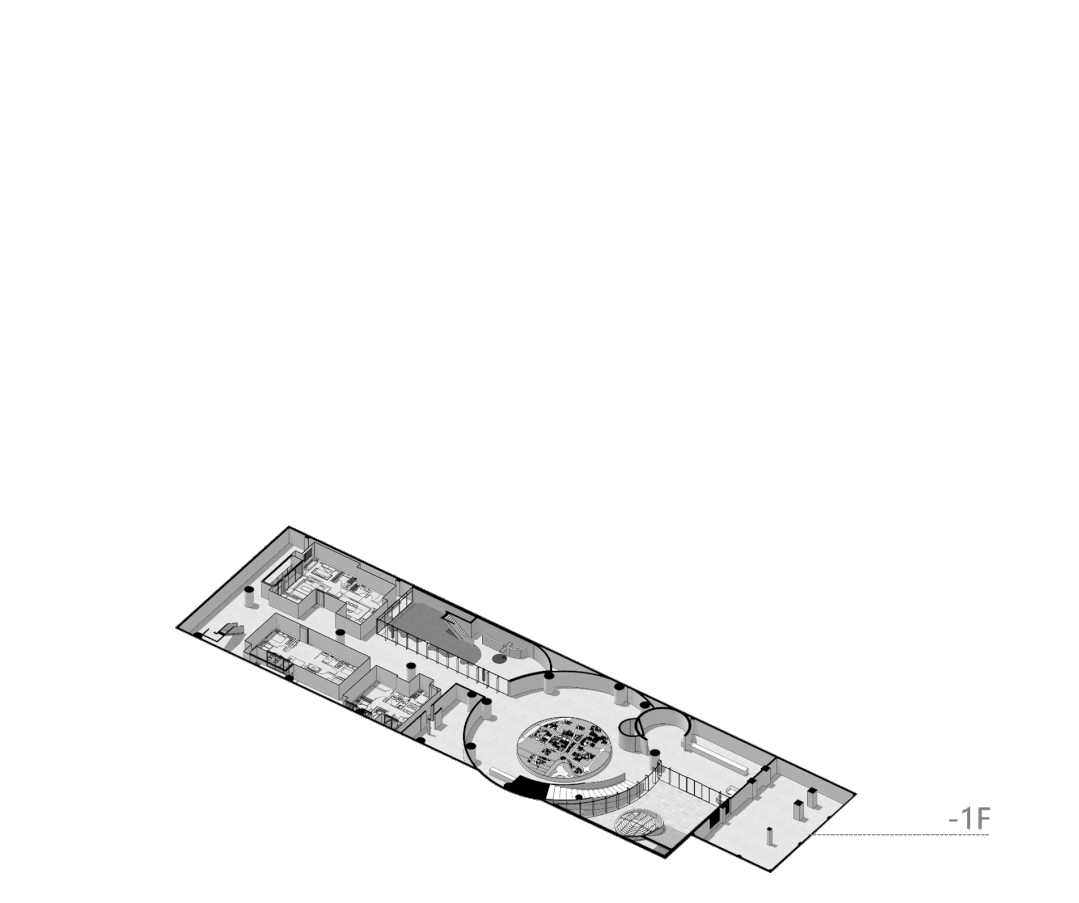

▲功能示意图

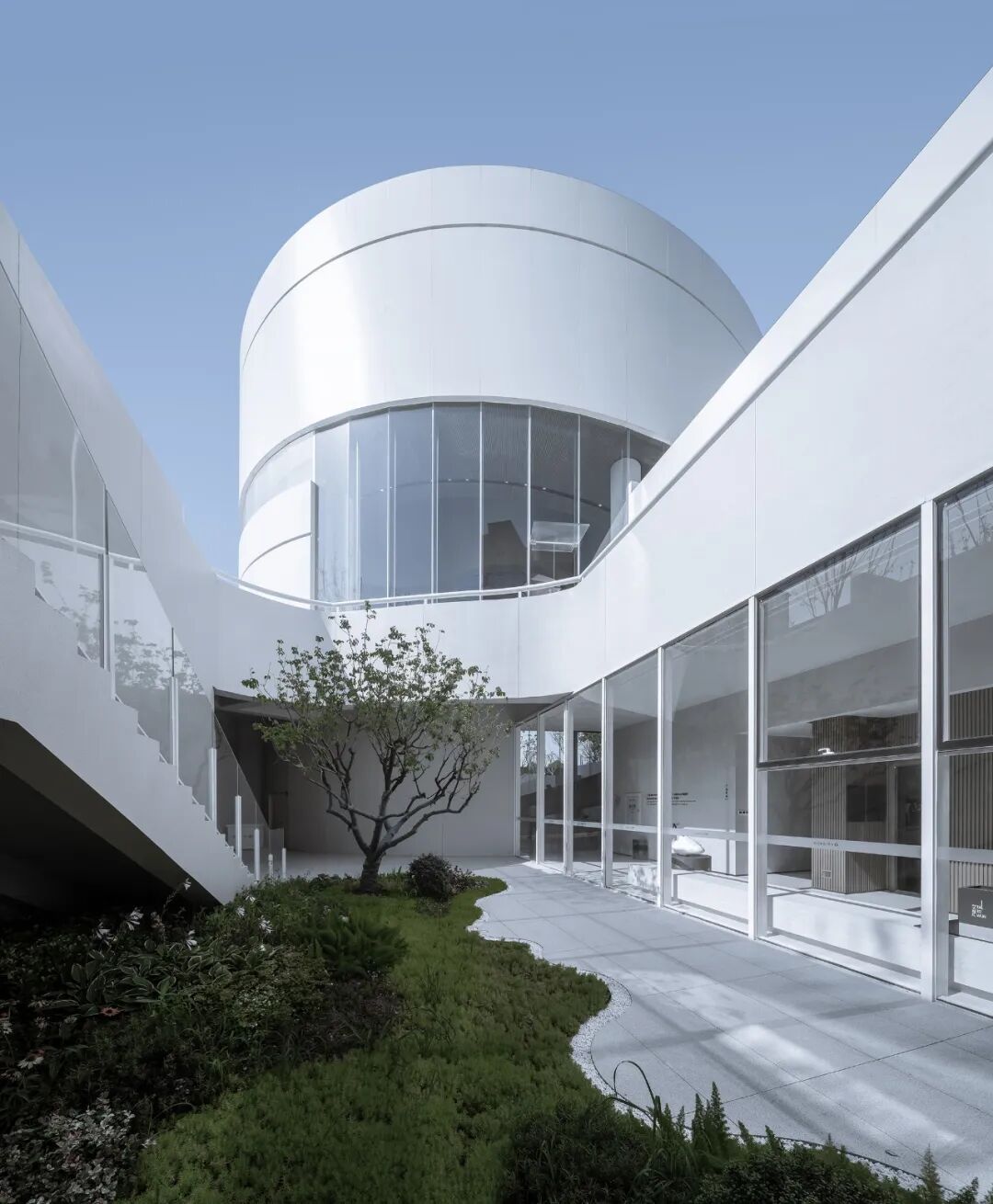

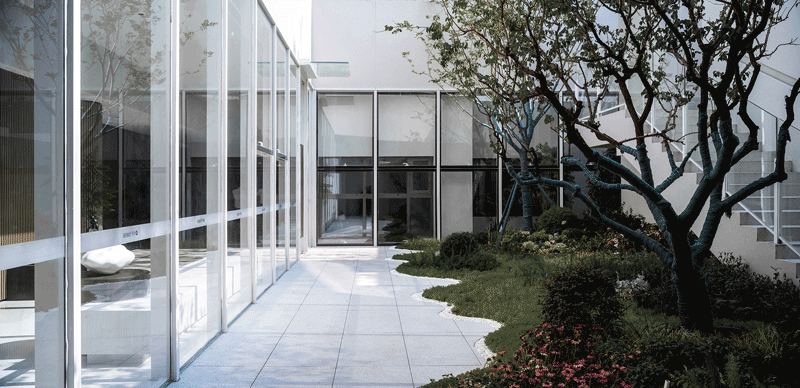

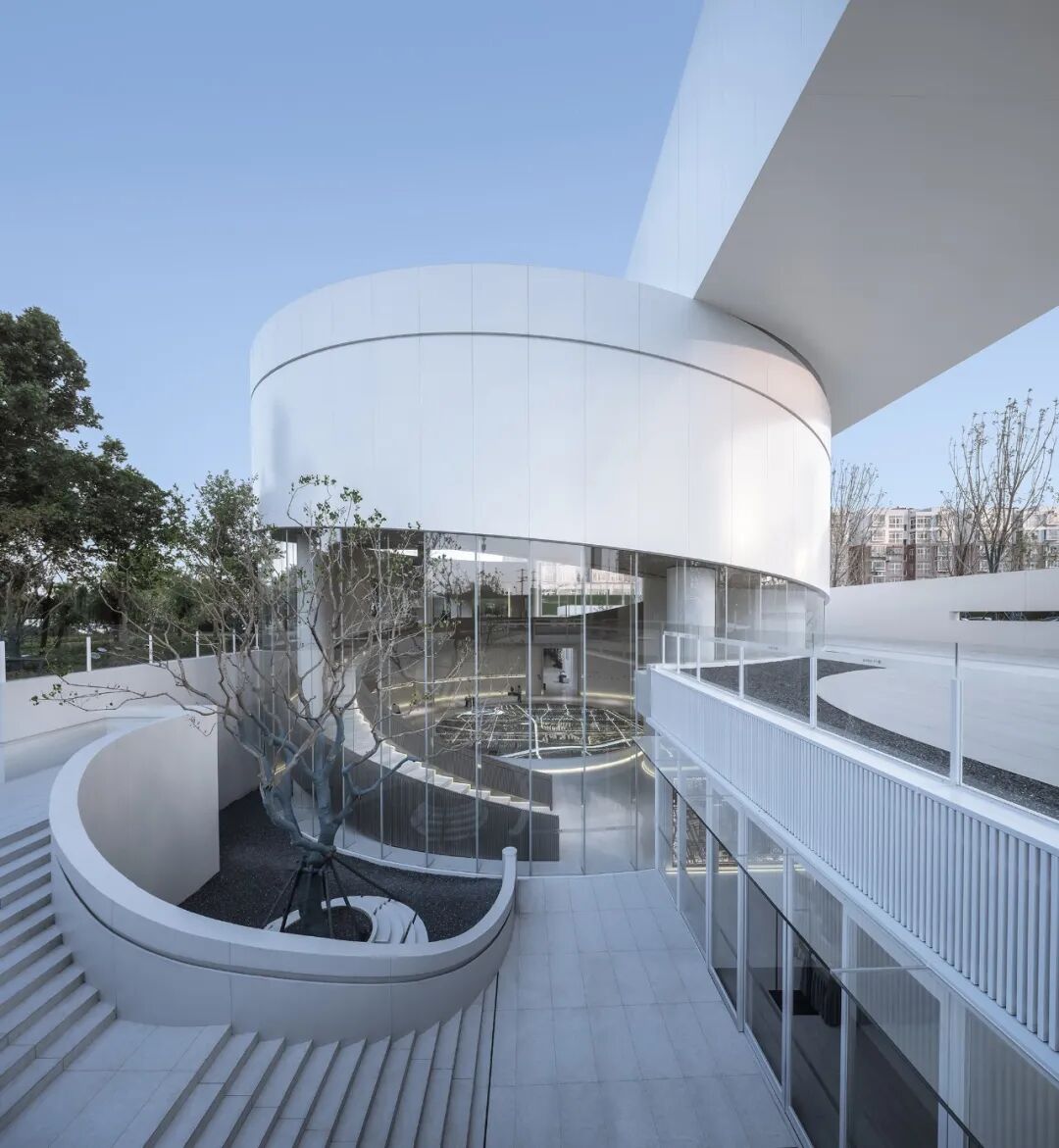

▲下沉花园
由于建筑形式的特殊性，不仅使得每层分区功能独具特色，又能同时保证每层便捷共享核心中央展厅。

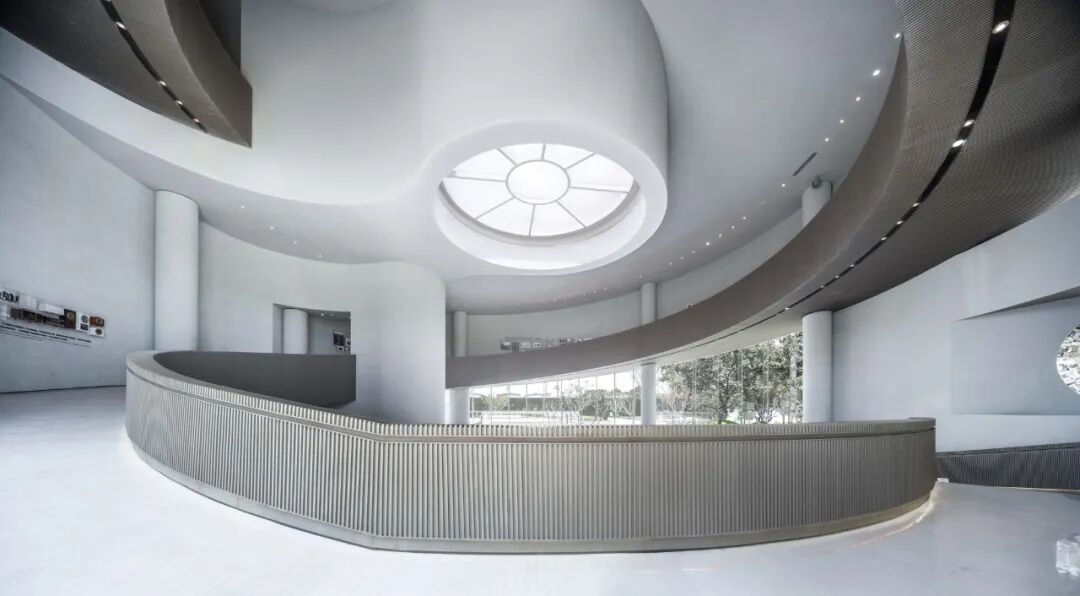

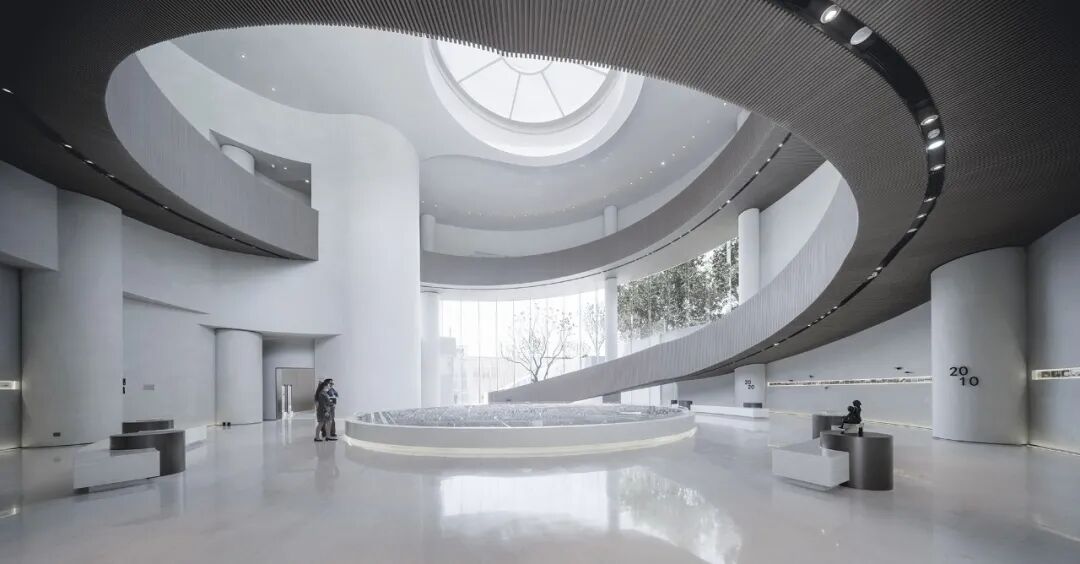

▲中央展厅
双动线参观体验
不同于传统城市展厅的单动线参观体验，由于项目特殊的狭长用地属性，我们特意设计了双动线的模式：
社会参观：人流可以从地上一层大厅直接进入展厅，然后通过大厅可分流向上或向下参观。
贵宾参观：可从地景式下沉庭院进入，然后通过电梯直达地上二层，自上而下参观。
▲参观双动线示意图
这两种不同的参观动线体验，不仅可以弥补条形用地空间的局限性，而且可以保证设计概念的线性城市发展体验。
城市片段

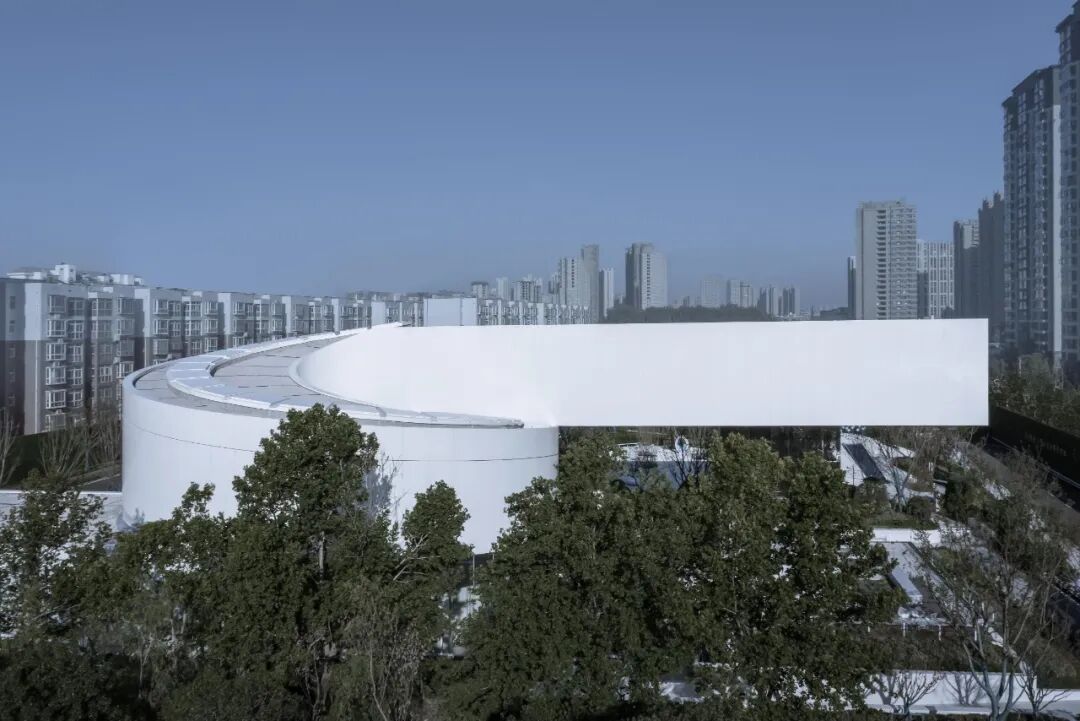

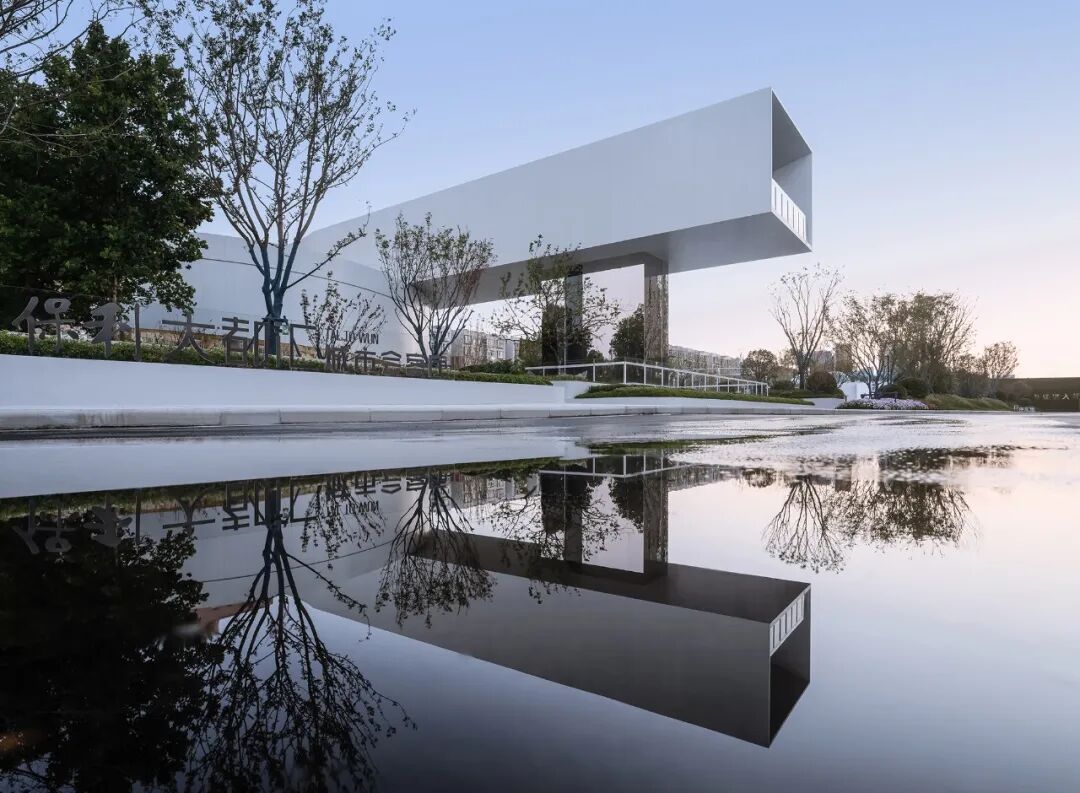

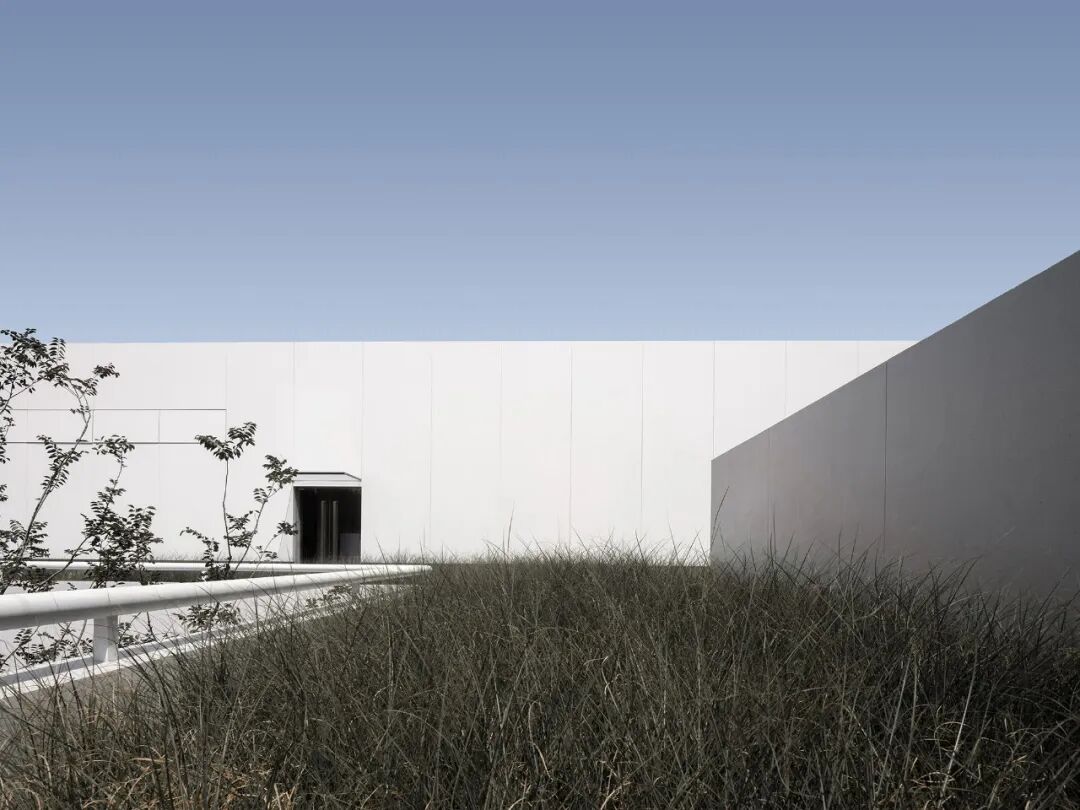

线型的建筑形式像一条分割线，建筑的背景依然可见城市的发展变化，依然可见新与旧的对话。

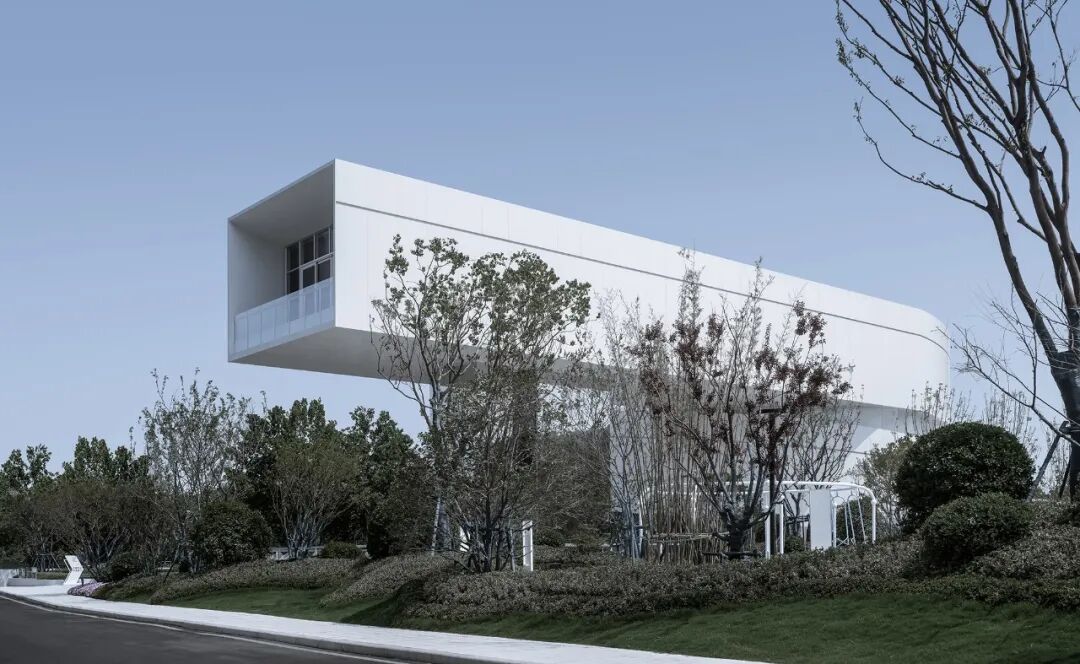

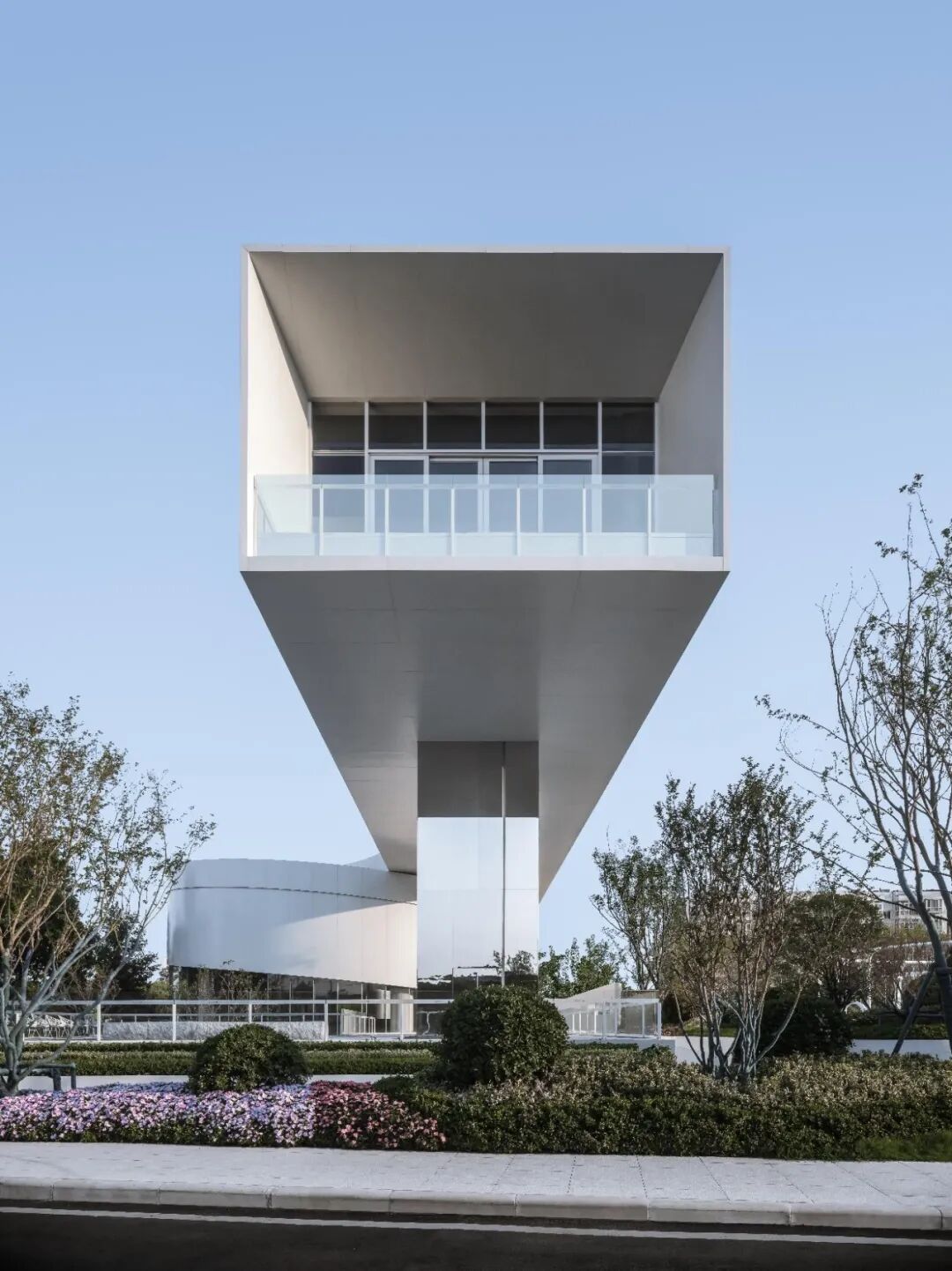

悬在空中的二层建筑指向的北边正是城市继续发展的未来，同时从展厅内部框景空间恰好可以看到城市的变化。

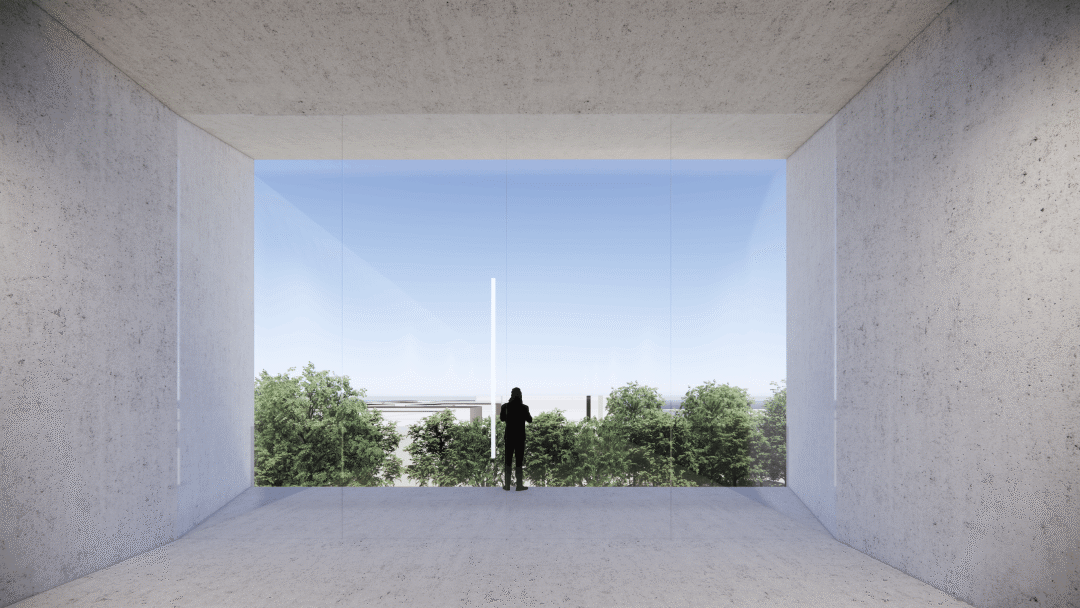

▲展厅内部框景空间
结构设计
由于项目的复杂程度和结构精度要求较高，我们采用了BIM正向设计，对结构、设备、幕墙、室内等多方面进行了分析，特别针对结构方面实现了两个难点突破。
▲建筑剖面示意图
设计难点① 挑高圆形大厅
中间三层通高的挑高圆形大厅，设计要求采用无柱空间，但结构计算需要双排向心柱网，并且直径跨距高达24米，为了解决这一难点，我们将盘旋坡道与结构柱设计为一体，不仅解决了中央区域的无柱空间，同时又增加了悬臂的反向荷载，增大了悬挑距离。

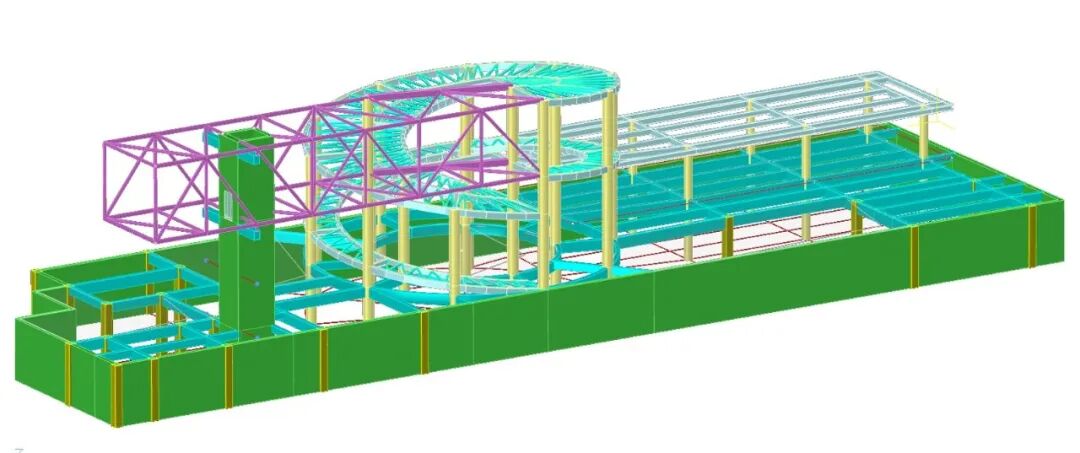

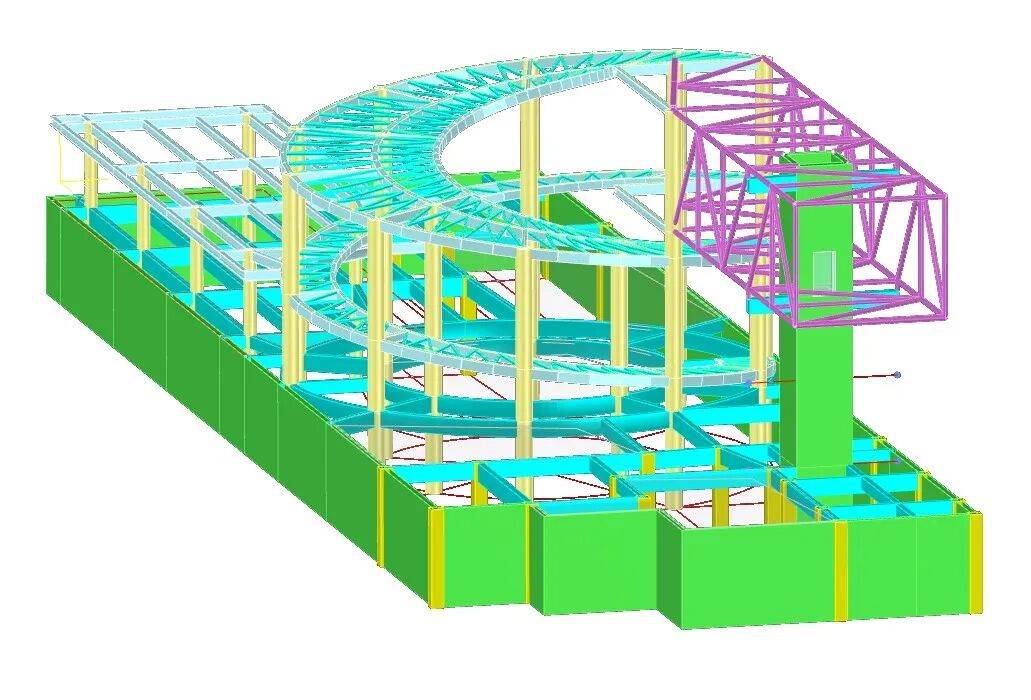

▲结构BIM系统

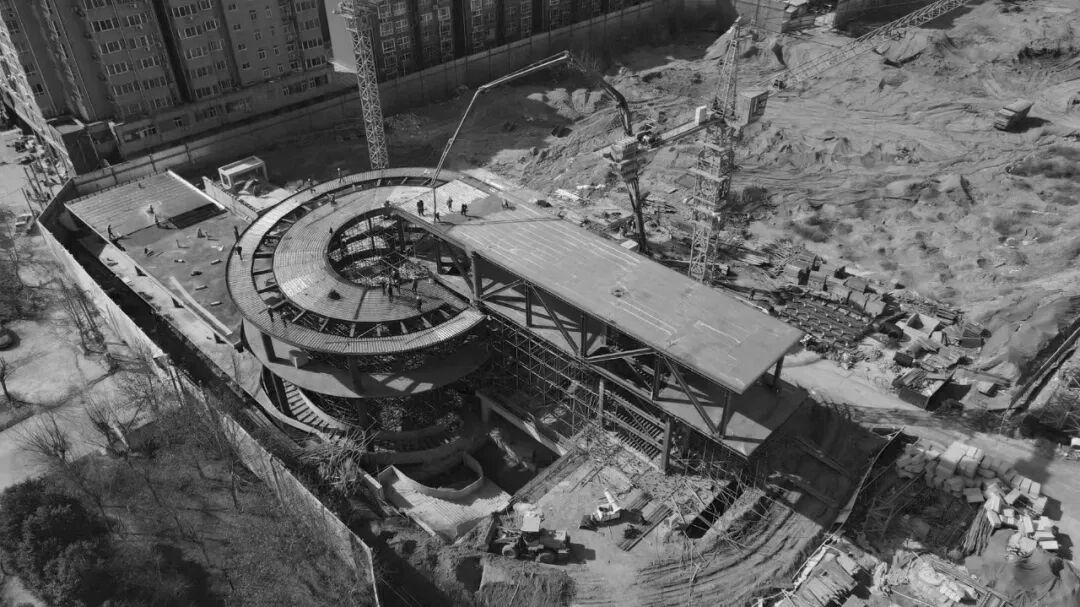

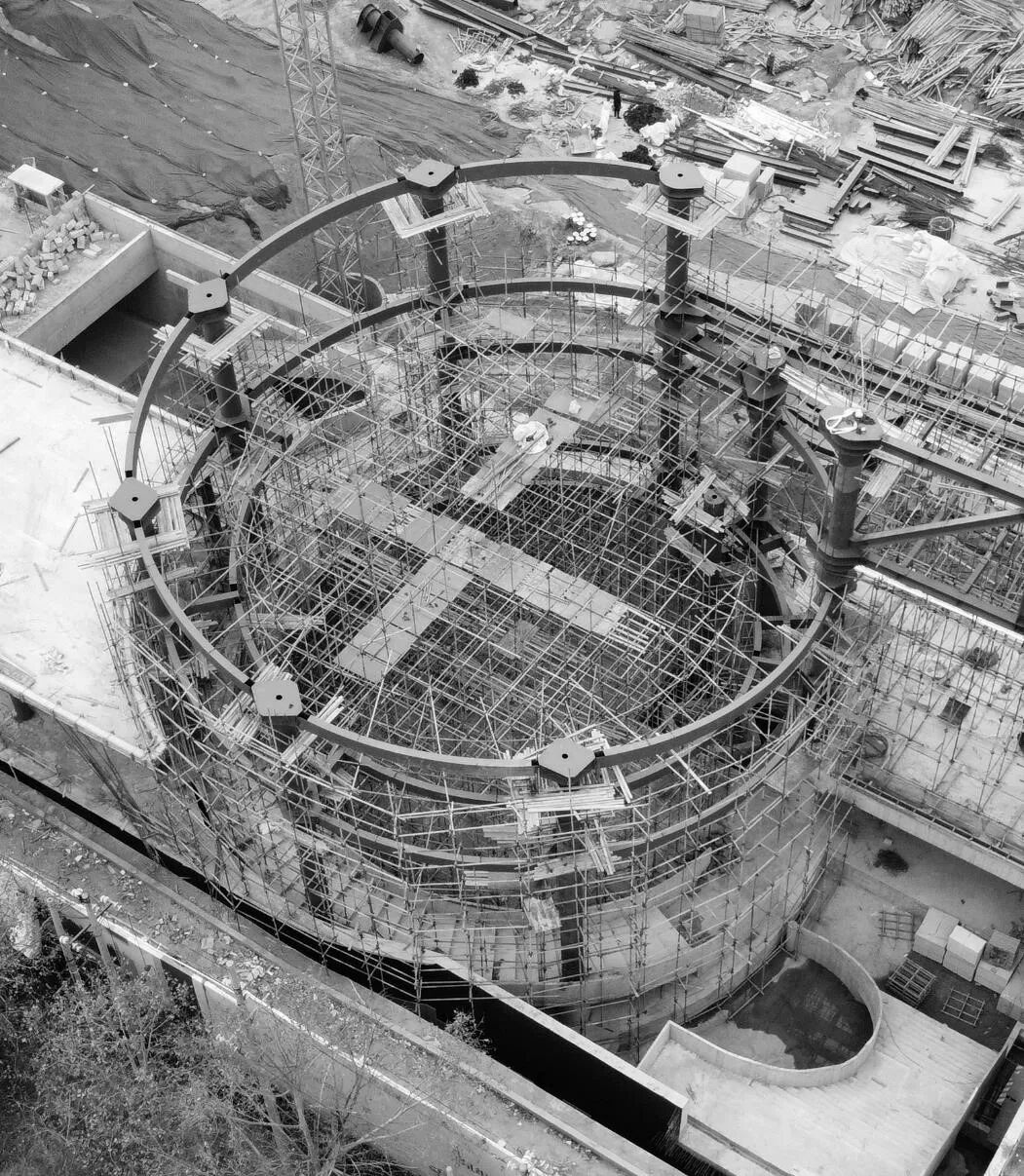

▲施工过程
设计难点② 二层大跨度悬挑空间

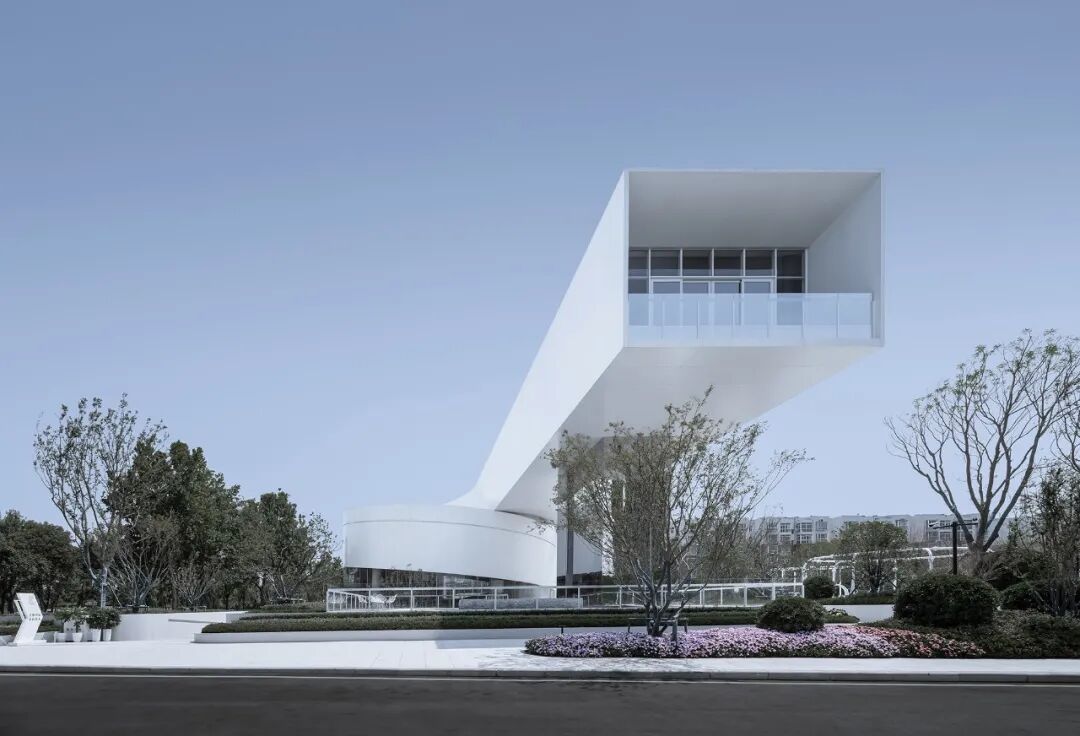

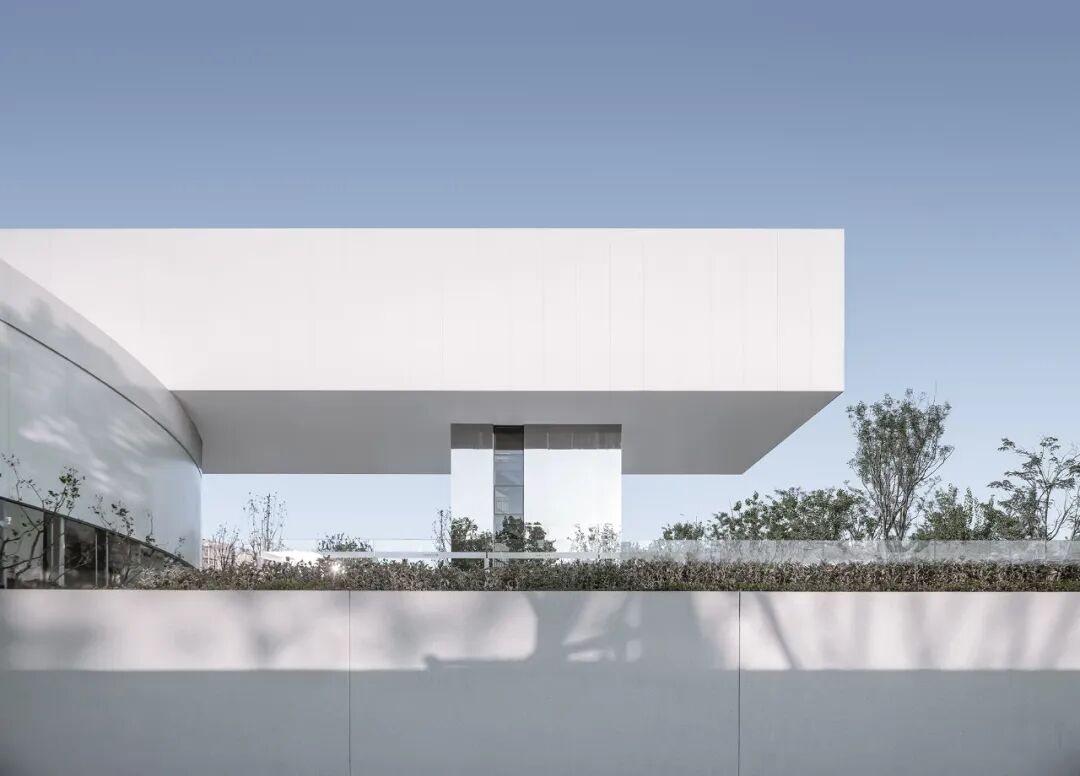

二层大跨度悬挑空间为41米，为了最大化的保证方案的空中悬挑效果，采用了空间桁架与结构筒组合的形式，不仅解决了大跨度悬挑的效果，同时满足了消防疏散的问题。
▲结构BIM系统
▲施工过程
室内空间

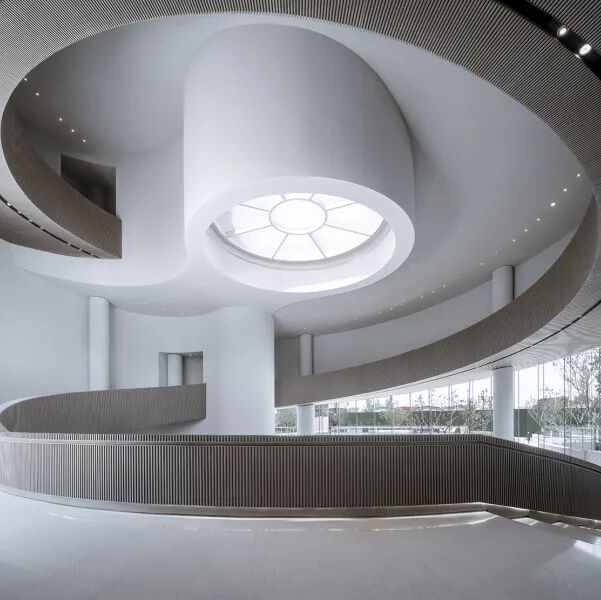

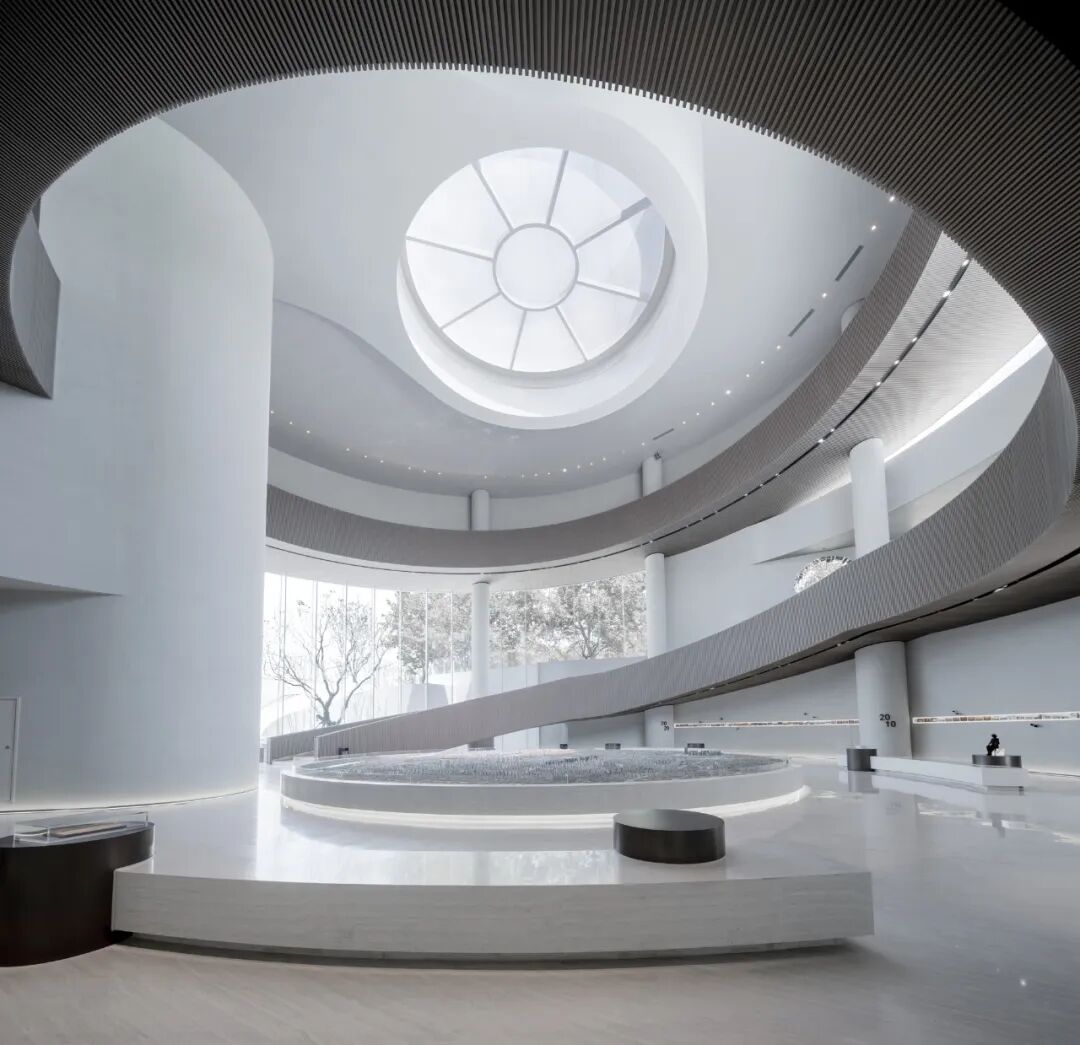

建筑中央盘旋交节的空间，不仅呈现于建筑的外立面，而且也同样运用到了室内，保证方案内外表里如一。这个盘旋的空间既承担了三层通高的核心交通作用，又提供了展示历史发展的参观空间，人们在盘旋而下的同时，可以看到墙面上的历史故事。
顶部的圆形天窗除了能给室内大厅提供足够的采光，还可以与照射在盘旋楼梯上的光影，随着一天中不同的时间而变化，就像是不断点亮的不同时间的历史节点。
材料细节
在建筑细节和材料上，由于设计追求极简纯粹的立面效果，反而对幕墙细节和材料有了极高的要求。
定制材料

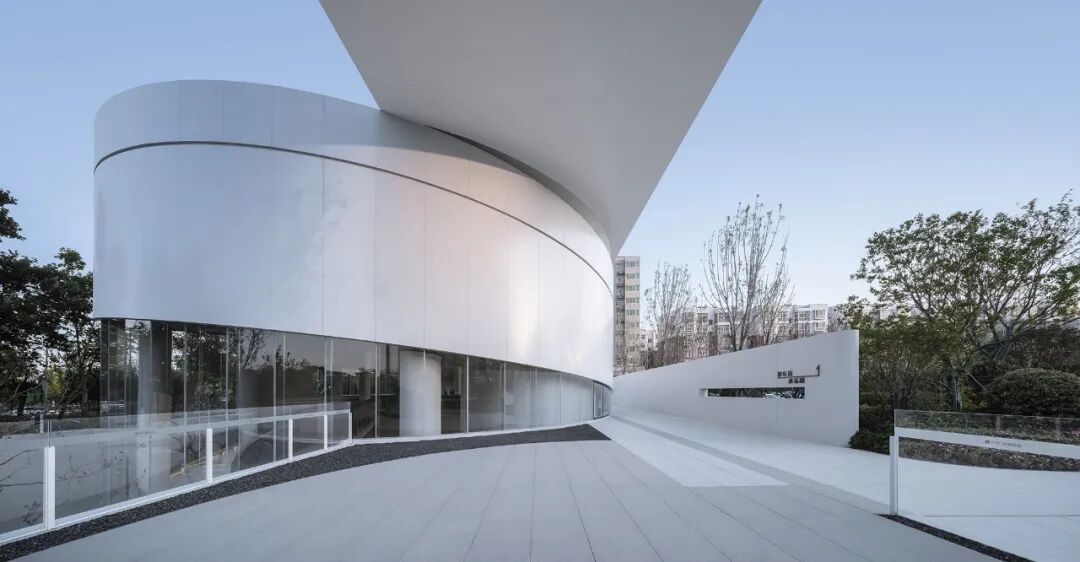

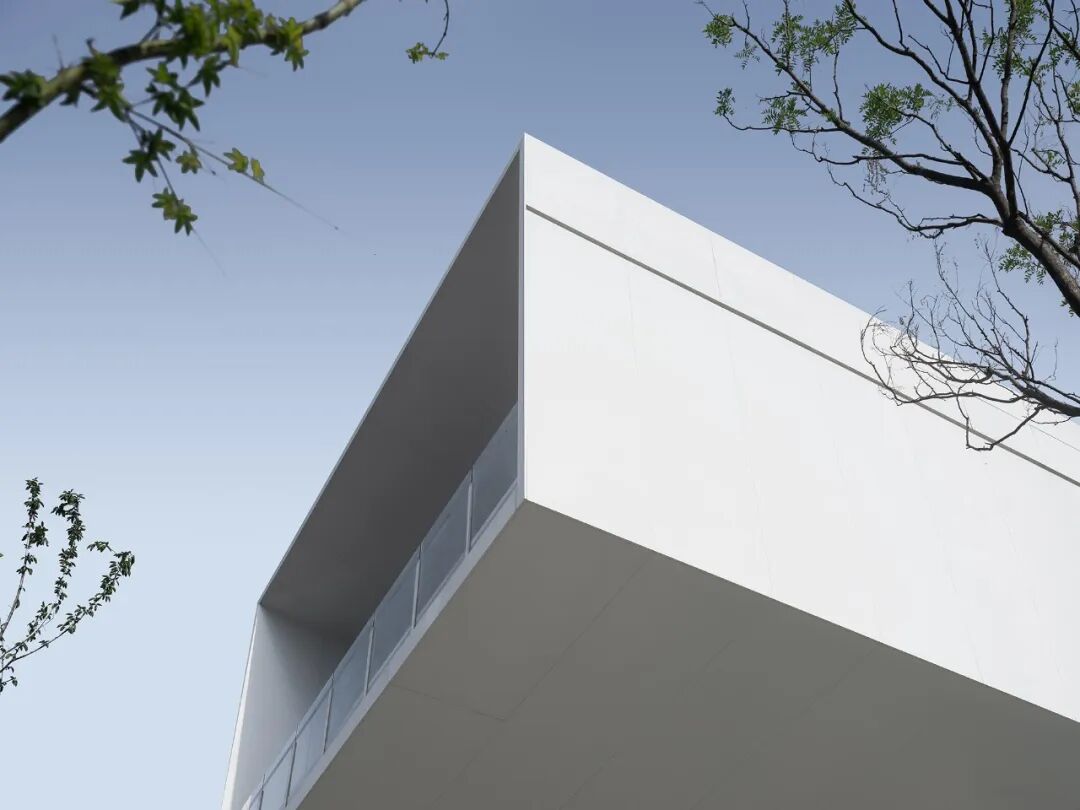

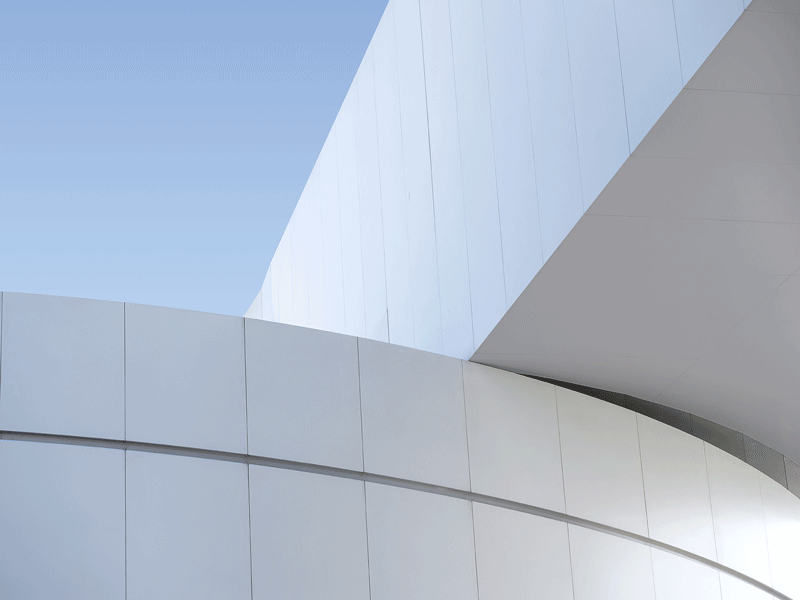

中间的圆形立面由于半径较大，完全可以采用直板拼接的办法，但为了追求极致，我们依然定制了3°弧度的铝板。同时采用了开缝超密的拼接手法。
▲材料示意图
优化细节

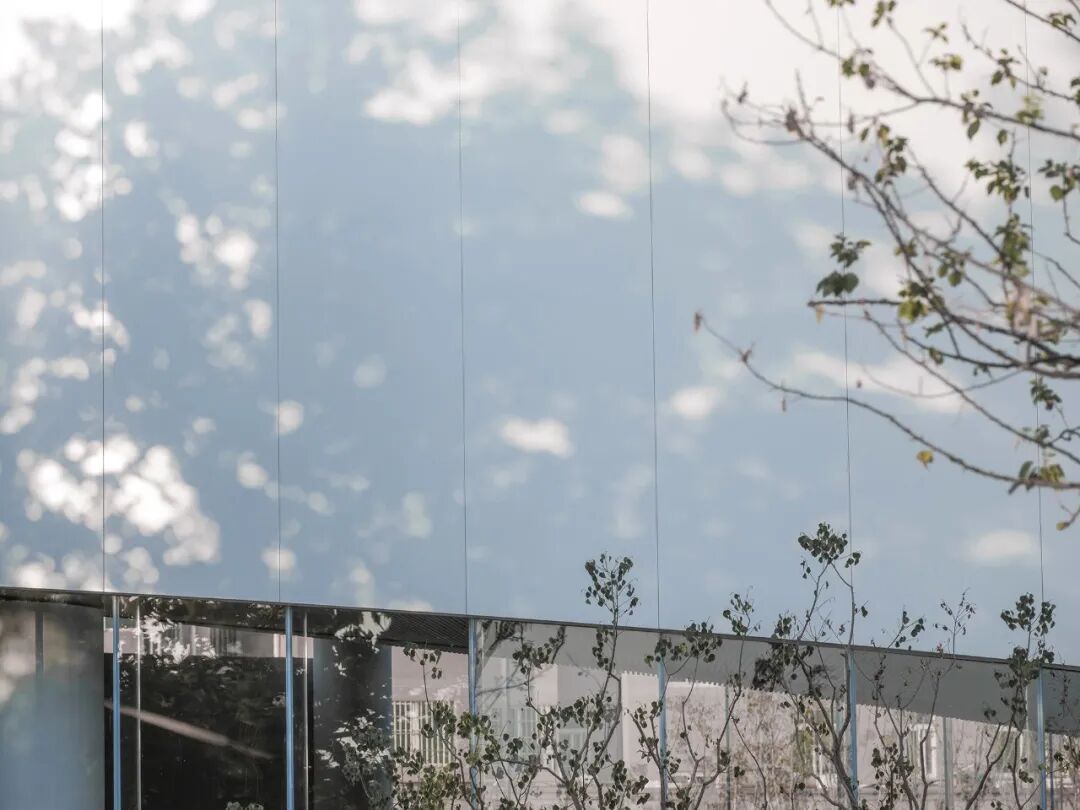

为了进一步优化由于结构带来的二层支撑筒体的被动影响，我们对筒体采用了超板镜面不锈钢的弱化处理，材料环境反射后使二层的悬挑空间更加趋于方案预期。

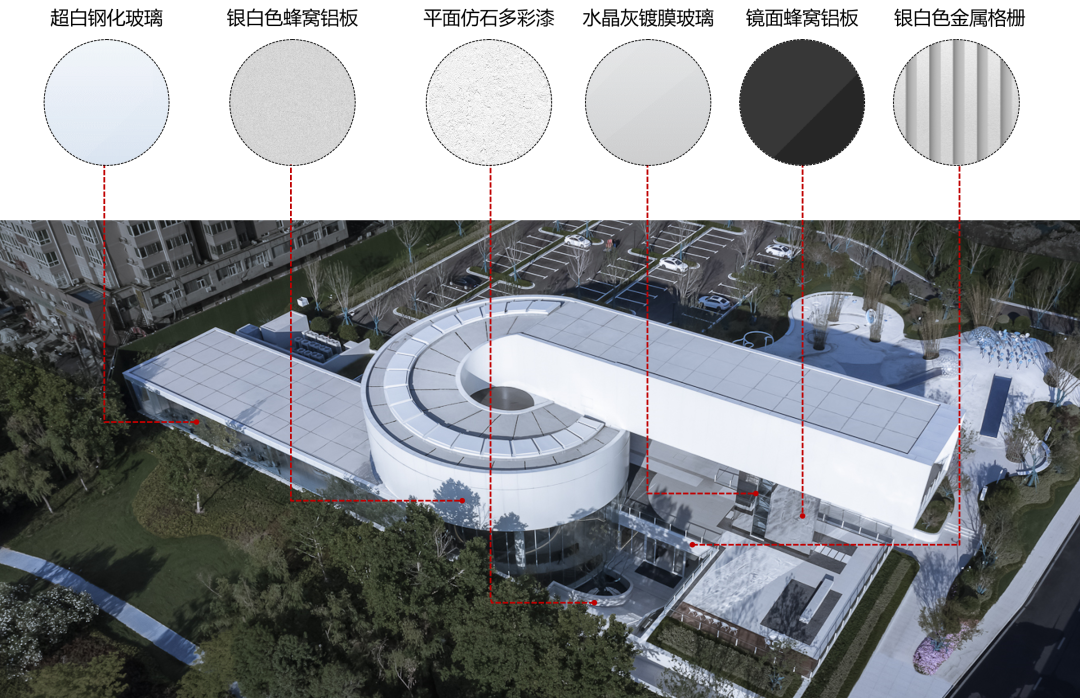

▲材料标注
工程资料（含设计、工程、材料）
材料及其应用场景
银白色蜂窝铝板
银白色蜂窝铝板
银白色蜂窝铝板
银白色蜂窝铝板
超白钢化玻璃
超白钢化玻璃
超白钢化玻璃
超白钢化玻璃
平面仿石多彩漆
平面仿石多彩漆
平面仿石多彩漆
平面仿石多彩漆
石材
石材
石材
石材
