铁狮门上海尚浦汇一期
Shanghai Shangpu Hui Phase I
“我们需要的是一种健康的生活方式。懂得如何舒服地行立坐卧。享受阳光、阴影、淋到身上的水、土地和所有难以清晰定义的感受。”
——约翰·伍重（Jørn Utzon）
项目位于上海杨浦区，一个发展迅速的繁华区域。地块内有地铁10号线和12号线的站点。设计积极回应复杂的城市环境，协调各方矛盾，力求建立起与周围的和谐关系。
同时，设计师以自然界“山谷”的型态为模板，在高密度，高容积率的城市环境中，创造出山谷般舒适、宜人的内向环境。层层叠叠的露台，布满郁郁葱葱的景观绿化，也如自然山谷般拥有丰富多样的植物，以及更多的阳光雨水。
除了型态上向自然学习，设计师通过对风、日照、噪音等环境因素的研究，调整出合理的建筑布局与型态，来创造宜人的微环境。同时，积极减少建筑对供暖、制冷、通风和人工照明的需求。项目还采用装配式建造，以及诸多达到绿色建筑标准的措施。项目获得中国绿建三星，以及LEED金奖。
项目概况
基地面积: 28781 ㎡
总建筑面积: 157491.62 ㎡
地上建筑面积：114731.94㎡
其中商业面积：11399.57 ㎡
其中办公面积：102458.57 ㎡
其中社会公共服务设施面积：404.52㎡
背景/愿景
Background/Vision
项目距上海市中心仅8公里；距虹桥国际机场30公里；距浦东国际机场40公里；距商业中心五角场北1公里；距上海自由贸易区6-8公里，有望成为整个杨浦区的新中心。
▲ F1地块总体平面布置图
F1地块是北部知识商务中心构建的核心区域，是副中心公共活动中心和空间景观的标志性区域，重点发展商务、商业、酒店等功能。
▲F1C地块总平面图
本项目所在地块，F1C是F1地块的一部分，为商办地块。希望打造成江湾区的城市地标。规划设计提出国际化、智能化、生态化商务中心的定位。结合已经开发投入使用的 F2/F3 地块，形成宜办、宜商、宜居的生态圈。

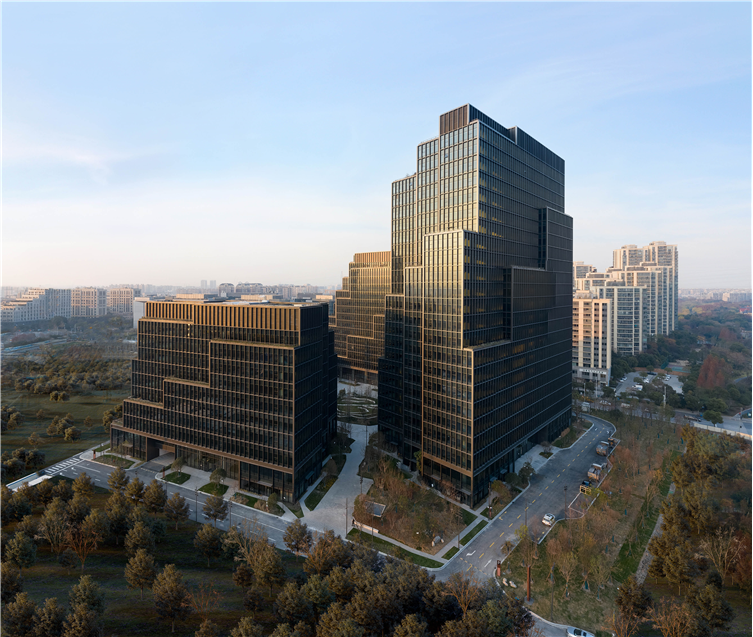

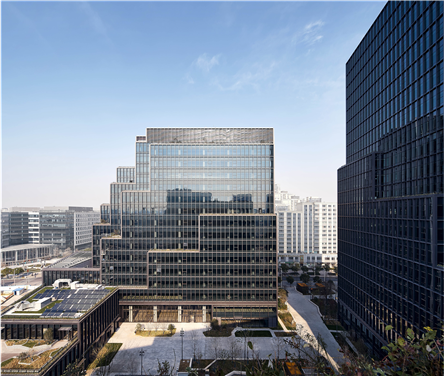

▲ 建筑群鸟瞰
项目希望在这个城市副中心，建立一个有活力、创造力的新社区环境，为这个极具发展潜力的区域做出贡献，让它成为创造和引领城市公共生活的新地标。
▲建筑群形象
链接城市/交通策略
Link City / Transportation Strategies
项目所在的大地块是由3条斜交的城市主干道围成的三角形地块。其中的几个地块都为不规则形状，且建筑密度，容积率都较高。设计首先要考虑的，是处理和周围建筑的关系，让建筑能有机地融入城市肌理中。作为有两条地铁线站点的高密度，高容积率城市开发地块，处理好交通流线是关键点。
▲建筑群鸟瞰

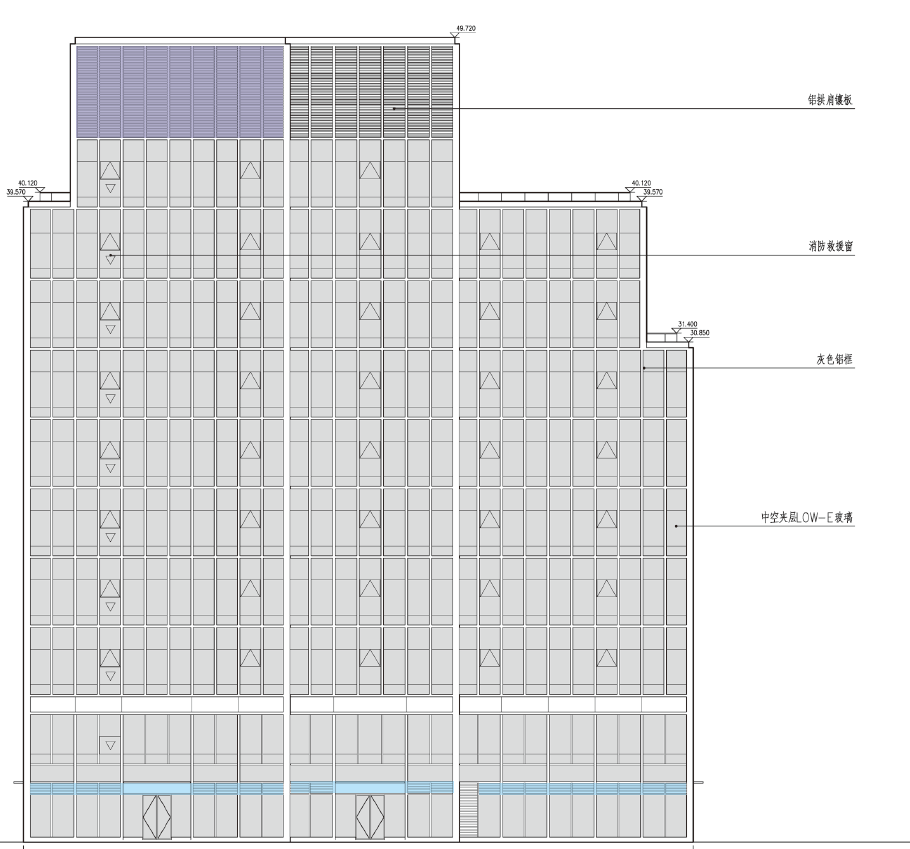

▲ 1#楼立面图
▲ 1#楼立面图
▲ 2#楼立面图
▲ 2#楼立面图

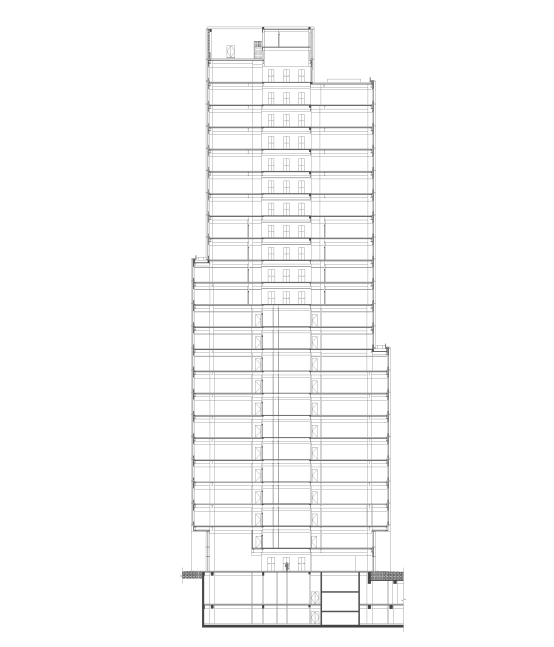

▲ 1#楼剖面图
▲2#楼剖面图
▲ 3#l楼剖面图
车行流线
F1C三栋办公楼，各自拥有独立的上落客区，以及机动车坡道，其中包括一个服务用坡道，位于2号楼东塔。三栋办公楼的上落客区分别在基地的西侧、南侧和东侧。机动车坡道位于基地的西侧、南侧和北侧，同时两条自行车道位于基地西侧，1号楼裙房处，与机动车道紧密结合。
▲车行流线分析
人行流线
项目地块，F1C的人行主入口设在基地的四个角点部分。东南角为地铁20号线人流进入基地的主要入口；西南角为F1核心的人流入口；西北角可以通过1号楼的贯通大堂进入基地内部；东北角为F2居住区进入F1C庭院的主要入口。
四个方向的人流在基地中心汇合。三栋塔楼的大堂也均向社区开放，行人可以通过大堂，轻松进入到绿色庭院之中。
▲人行流线分析
与地铁10号线的连接
地铁10号线站直接与F1地块的B2层连接，将地铁人流直接导入项目。乘客到达地铁站台后，登上标高-6.08的平台，再从车站中部，通道进入一个斜坡到达F1地块。B2层标高为-4.70米。当乘客进入地块后，先经过B2层然后可通过自动扶梯从B2至B1，通过B1通道最终到达其余地块。
▲与地铁10号线的连接
与地铁20号线的连接
地铁20号线站直接与F1地块的B2层连接，将地铁人流直接导入项目。乘客到达地铁站台后，登上标高-14.30的平台，再从车站中部通道，进入一个斜坡到达F1地块。B2层标高为-4.70米。当乘客进入地块后先过B2层然后可通过自动扶梯从B2至B1，通过B1通道最终到达其余地块。
▲与地铁20号线的连接
作为新江湾城的门户，F1地块将充分利用其优势：处于中心地带，与地铁相连，为市民带来更为丰富、宜人的步行体验，同时也给地下一层的商业创造更大价值。

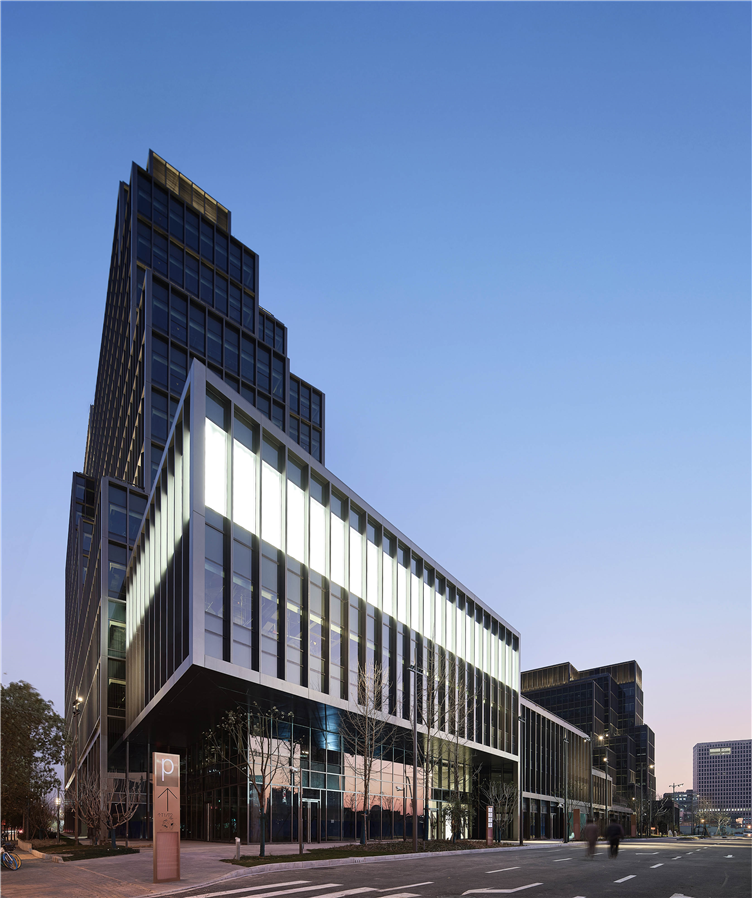

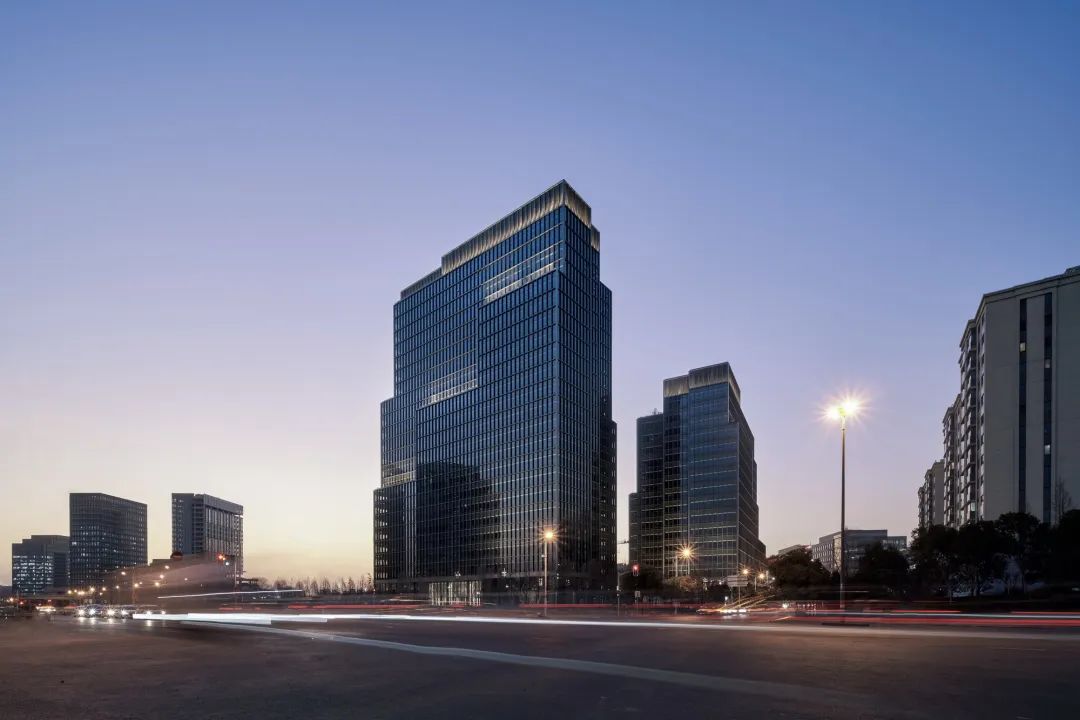

▲建筑群沿街形象
融合自然/绿建策略
Blend Natural / Green Building Strategies
尚浦领世 F1 地块项目的定位是成为江湾新城的门户和城市中心，同时也将成为上海的副中心。项目旨在此打造一个更加可持续、健康、人性化的标杆项目，并把打造绿色建筑作为重要目标。

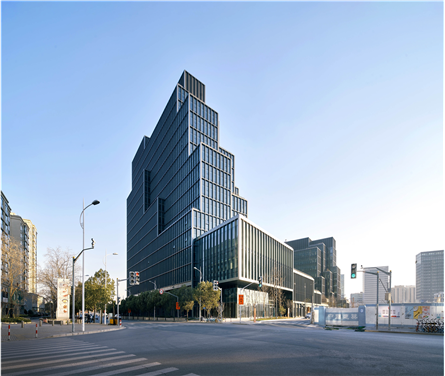

▲建筑沿街形象
建筑师围绕山谷的概念，用建筑阻挡城市噪音污染，提高空气品质，为项目打造一个舒适宜人的内部微气候环境。同时运用可持续性设计，进行整体规划，创造一个舒适宜人，吸引人停留的公共区域。

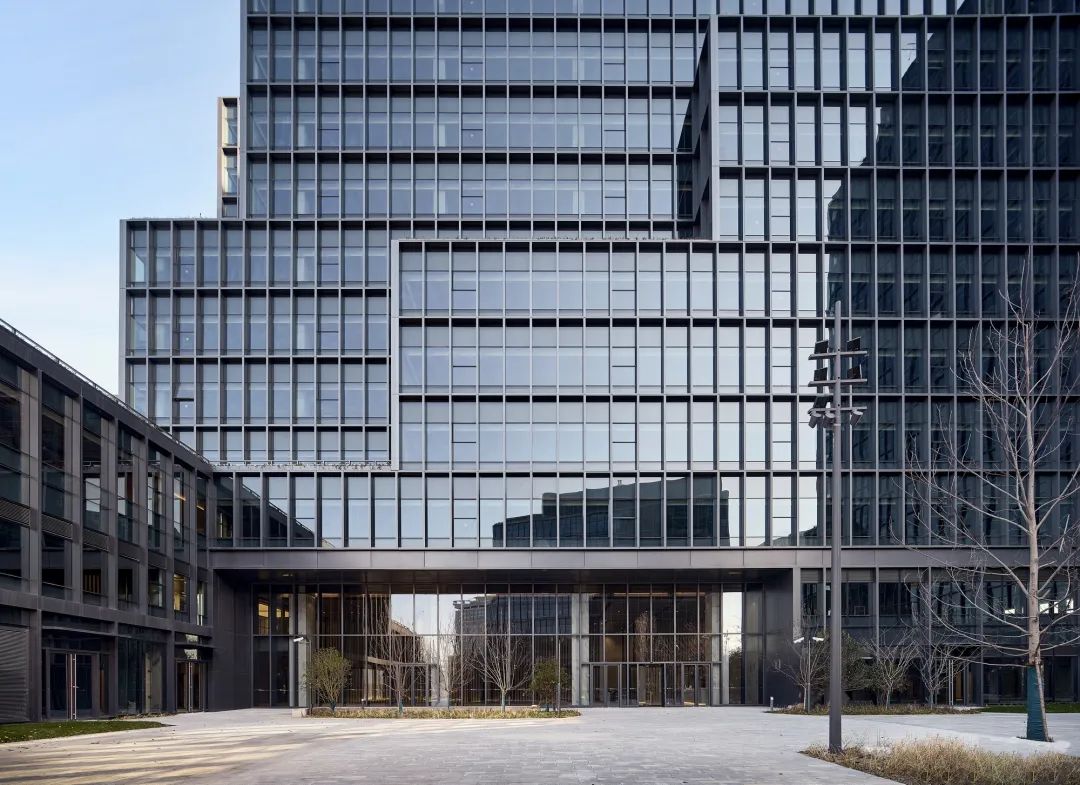

▲内部庭院
设计师并不仅仅是在技术上尽力采用符合绿色建筑要求的措施，在方案设计的初期，就对环境中的风、日照、噪音等因素进行详实的研究，并用于设计之中，配合建筑主创团队，对不同的体量设计进行专业的模拟计算，以调整出最合理的建筑体量布置，打造符合可持续理念的绿色建筑。

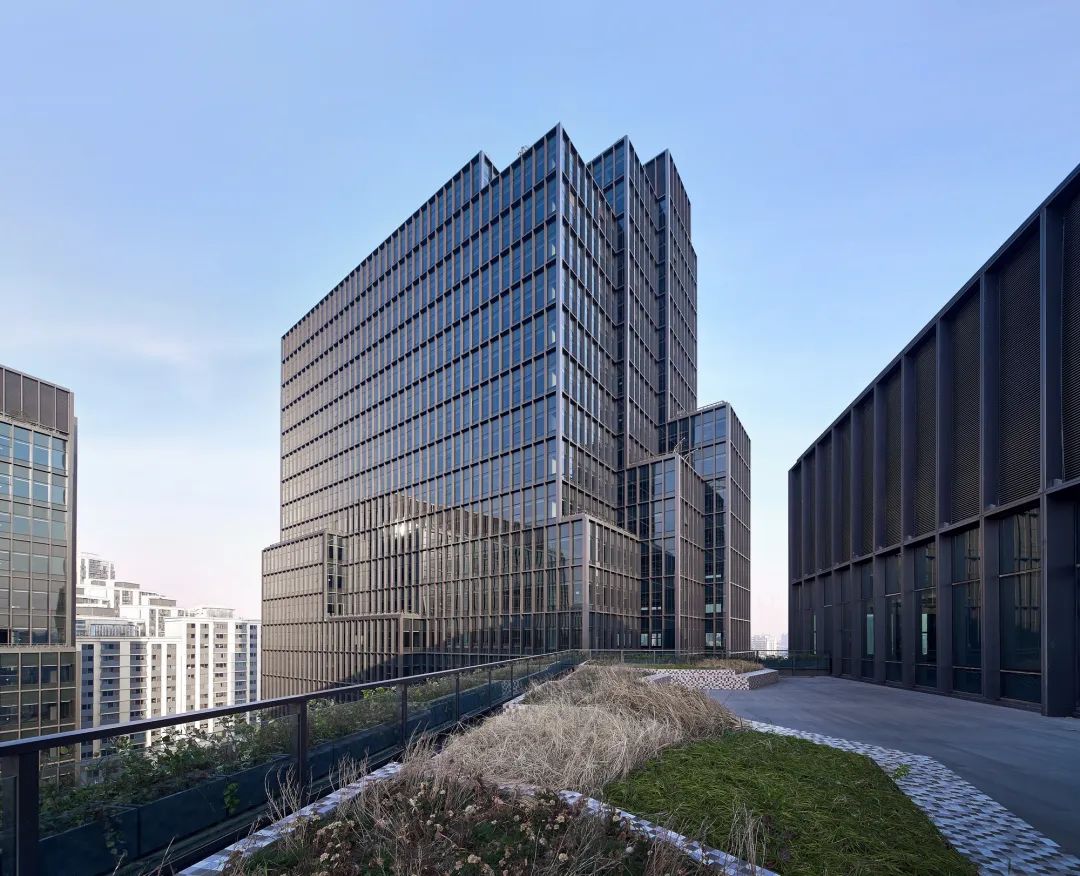

▲建筑露台
▲内部庭院
绿色植物和开敞的首层布局构成了一个自由、通透的地面层，可吸引来自周边的城市人流，增强社区的活力。
▲“山谷”内部
除了微气候的营造，该项目也立足于设计愿景和性能必须同时兼顾。从大楼的能源供给上，设计师、工程师采用各种措施，积极减少对供暖、制冷、通风和人工照明的需求。

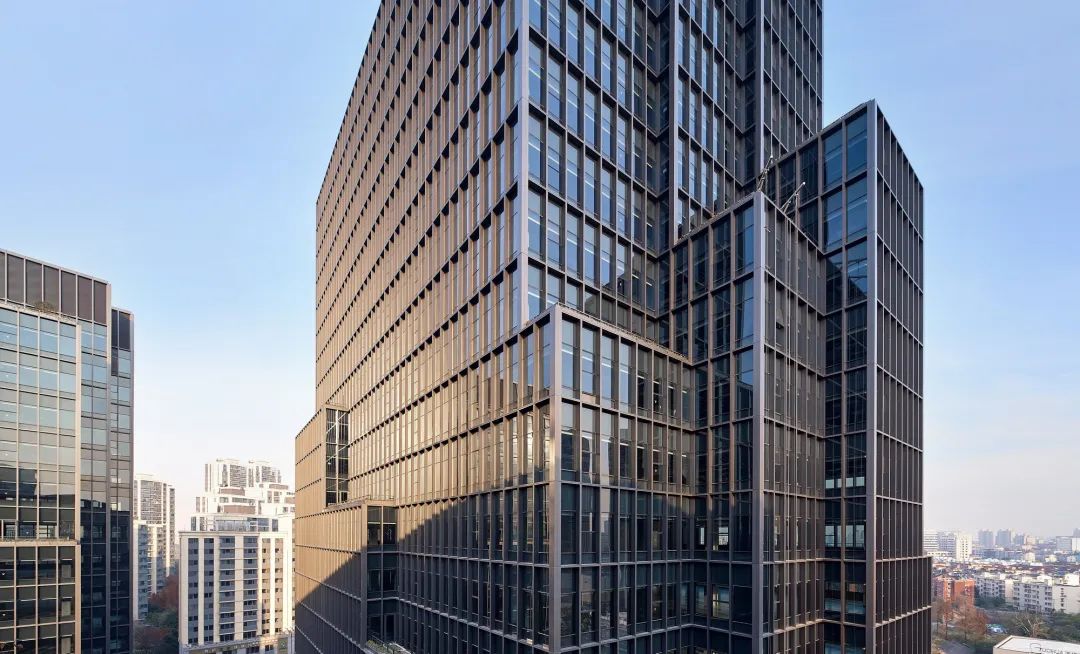

▲建筑局部
项目还采用装配式形式建造，减少能耗，及对环境的影响，并且采用BIM技术，确保工程效率。通过各方努力，项目最终获得中国绿建三星，及LEED金奖。
▲建筑局部

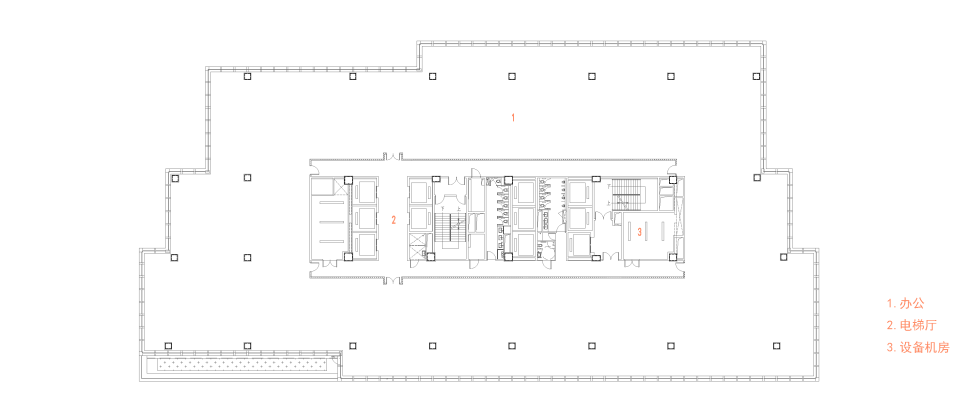

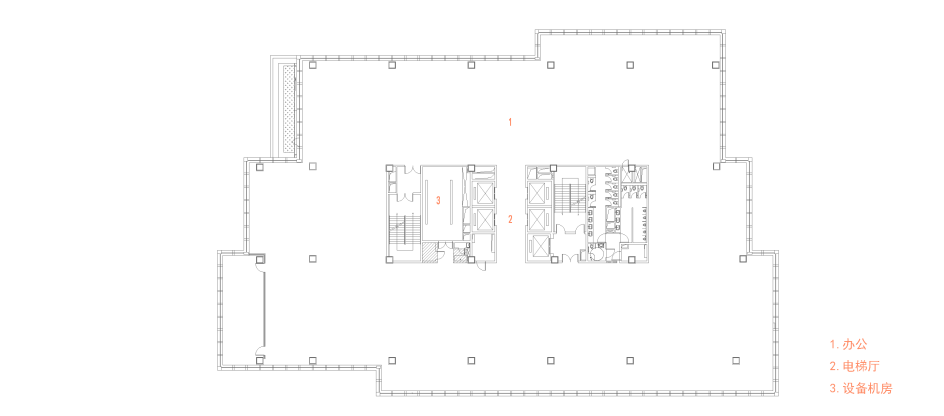

▲1#楼标准层平面图
▲2#楼标准层平面图
▲3#楼标准层平面图
体量布置调整：
设计师依据对基地及其周围不同季节的风向、风量的分析，调整原方案中的体量布置，为在“山谷”内营造一年四季宜人的环境打好基础。
▲项目基地风向/风量分析
▲体量布置调整
体量调整深化：
设计师对建筑体量进一步优化：敞开东南角，迎接夏季吹来的东南凉风，提高基地内的舒适感。建筑体量的调整反映了多样化功能的需要，另一策略是提高了F1地块边缘的建筑密度。
建筑体量根据山谷的概念，层层退进，由此产生的露台和阳台，均面向内院，让使用者能充分享用午后的阳光。除了创造露台空间，建筑体量还将景观视线优化到最佳，使尽量多的办公空间面向F1C地块中心。
▲建筑体量/功能布置
夏季，内部的温度可比周边降低4-6摄氏度；峪内的公共空间拥有更好的日照。“山谷”阻挡了冬天从基地北侧来的寒风；同时在东侧敞开，迎接夏季吹来的凉风，形成了一种袋形的微气候。
▲项目日照分析
最终，围合的“山谷”能将基地的空气质量与周边相比，提高10%-20%；内部的噪音水平将降低30-40分贝；一年中，“山谷”内适宜室外活动的时间将增加2-3周。
▲项目绿建风速评估报告
三栋建筑均考虑了使用者对工作空间的新需求：露台和可打通的楼板为通高空间和充足的日光提供了可能性。
项目名称：
项目地点：
建成时间：
业主单位：
设计单位：
建筑团队：
结构团队：
设备团队：
BIM 团队：
合作单位：
景观设计：
机电设计：
幕墙设计：
施工总包：
建筑摄影：
铁狮门上海尚浦汇一期 （新江湾城F 区 F1 C 地块商办项目）
上海市 杨浦区
2020年
美国铁狮门集团
上海联创设计集团股份有限公司
上海联创 商业建筑设计研究院
上海联创 结构二部
上海联创 机电二部
联创设计集团 BIM研发中心
芬兰 Henning Larsen
SLA
奥雅纳 Arup
英海特 Inhabit
中建三局第一建设工程有限责任公司
MLEE建筑摄影工作室
